Quando você cria uma parede, diversas propriedades trabalham juntas para controlar o comportamento da parede.
Quando você cria uma parede de arquitetura ou uma parede estrutural, é possível especificar as seguintes propriedades na Barra de opções ou na paleta Propriedades:
- Nível (para vistas 3D)
- Profundidade/Altura
- Restrição superior
- Altura não conectada
Utilize estas propriedades junto como a Restrição base para controlar se a parede é desenhada a partir de um nível para cima ou para baixo especificado, a altura da parede e se sua altura será alterada quando a restrição base ou restrição superior for movida.
Quando você cria uma parede em uma vista de planta, a restrição base é o nível associado com a vista. Quando você cria uma parede em uma vista 3D, use Nível na Barra de opções para especificar o valor que será utilizado para a Restrição base da parede.

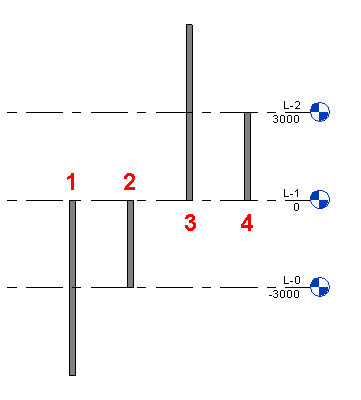

A imagem a seguir mostra uma vista de corte de 4 paredes criadas com diferentes configurações de altura/profundidade com uma restrição base de L-1 (Nível 1 ). A tabela a seguir mostra as propriedades de cada parede.
| Propriedade | Parede 1 | Parede 2 | Parede 3 | Parede 4 |
|---|---|---|---|---|
| Estrutural? | Sim | Sim | Não (parede divisória) | Não (parede divisória) |
| Profundidade/Altura | Profundidade | Profundidade | Altura | Altura |
| Restrição base/Nível | L-1 | L-1 | L-1 | L-1 |
| Deslocamento base | -6000 | -3000 | 0 | 0 |
| Restrição superior | Acima para o nível: L-1 | Acima para o nível: L-1 | Não conectada | Acima até o nível: L-2 |
| Altura não conectada | 6000 |
