Para uma família de montantes secundários retangulares, você pode definir o ângulo, deslocamento, perfil, posição e mais.
Para alterar as propriedades de tipo, selecione um elemento e clique na guia Modificar
painel Propriedades
(Propriedades de tipo). As alterações nas propriedades de tipo se aplicam à todas as instâncias no projeto.
| Nome | Descrição |
|---|---|
| Restrições | |
| Ângulo | Rotaciona o montante em torno da linha de eixo.
Insira um valor entre 90 e -90 graus. Esse valor funciona com o parâmetro Posição para determinar a colocação do montante.  |
| Deslocar | Ajusta a posição do montante em relação à parede cortina.
O deslocamento é medido da linha de centro da família de perfis do montante. Por padrão, essa linha de centro está alinhada com a linha de centro da parede cortina.  |
| Construção | |
| Perfil | A forma 2D da qual será feita a extrusão ao longo da linha de grade para formar o montante.
Selecione uma família de perfis na lista. É possível usar um perfil da biblioteca ou criar e carregar um perfil personalizado.  |

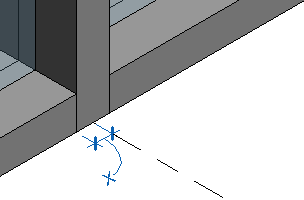

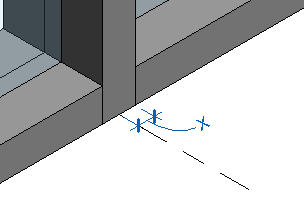

| Posição | Altera a orientação do montante.
Normal para a face (1) é a condição usual. Paralelo ao chão (2) é apropriado para painéis cortina inclinados, como em uma vidraça inclinada. Esse valor funciona com o parâmetro Ângulo para determinar a posição do montante.  |
| Montante secundário de canto | Indica se é um montante secundário de canto.
Não é possível alterar esse parâmetro. Ele faz parte da definição da família de montante do sistema.  |
| Espessura | A medida do montante desde a parte frontal da parede cortina até a parte posterior.
Se você tem um perfil personalizado carregado, esse valor é calculado com base no perfil do montante.
 |
| Materiais e acabamentos | |
| Material | O material para o montante secundário. |
| Cotas | |
| Largura no lado 2 | A medição desde a linha de eixo até uma aresta do montante.
Use esse valor para ajustar o montante à esquerda ou à direita da linha de eixo, se necessário. Se você tem um perfil personalizado carregado, esse valor é calculado com base no perfil do montante.  |
| Largura no lado 1 | A medição desde a linha de eixo até uma aresta do montante.
Use esse valor para ajustar o montante à esquerda ou à direita da linha de eixo, se necessário. Se você tem um perfil personalizado carregado, esse valor é calculado com base no perfil do montante.  |
| Dados de identidade | |
| Nota-chave | Adicione ou edite uma nota-chave de montante. Clique na caixa de valor para abrir a caixa de diálogo Notas-chave. Consulte Notas-chave. |
| Modelo | Definição do montante secundário. |
| Fabricante | Definição do fabricante do montante. |
| Comentários do tipo | Comentários do montante secundário. |
| URL | Define a URL aplicável. |
| Descrição | Descrição do montante. |
| Descrição da montagem | Descrição da montagem com base na seleção do código de montagem. |
| Código de montagem | Código de montagem selecionado na lista hierárquica. |
| Marcação de tipo | Define a marca do tipo de montante. |
| Custo | O custo do montante secundário. |
| Número de classificação | O número que melhor categoriza o tipo de família. |
| Título da classificação | O nome que melhor categoriza o tipo de família. |
