Modificar um corrimão contínuo

Edite as propriedades de um corrimão superior ou corrimão.

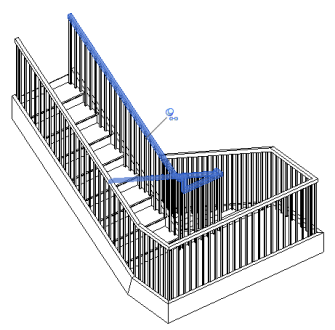

1. Em uma vista 3D ou uma vista de planta, pressione Tab para realçar o corrimão contínuo, e clique para selecioná-lo.
   Um ícone de fixação () é exibido. O pino indica que não há nenhuma alteração da instância ou de tipo de sistema de corrimão feitas. O corrimão é especificado nas propriedades de tipo de sistema de corrimão.



   Ao clicar no ícone de pino ou selecionar a ferramenta (Editar corrimão) no painel Corrimão contínuo, o ícone de fixação () é exibido.

   O ícone de desafixação () indica duas condições possíveis:

   • É possível efetuar alterações de tipo ou de instância nesta instância do corrimão para que ele varie de acordo com o especificado nas propriedades do sistema de corrimão.
   • As alterações de tipo ou de instância podem já ter sido feitas no corrimão.
2. Consulte as opções de modificação na tabela a seguir:

   Se você deseja modificar o...	Então...
   tipo de corrimão contínuo especificado para o sistema de corrimão	Altere a propriedade Tipo do corrimão superior ou corrimão. Consulte Propriedades de tipo para o sistema de corrimão.
   tipo corrimão contínuo em uma determinada instância	Selecione o corrimão. Clique no pino (). No Seletor de tipo, selecione um tipo de corrimão.
   propriedades para o tipo de corrimão contínuo	Selecione o corrimão. Na paleta Propriedades, clique em (Editar tipo). Modifique as propriedades conforme necessário. Consulte Propriedades de tipo de corrimão contínuo. Nota: Ao modificar as propriedades de tipo, as especificações de todos os corrimãos que usam este tipo se alteram.
   perfil do corrimão para uma instância do corrimão contínuo	Selecione o corrimão. No painel Corrimão contínuo clique em (Editar corrimão). A seleção de Editar corrimão desafixa o corrimão para que ele possa ser modificado. Utilize as ferramentas no painel Perfil para selecionar um perfil a ser utilizado para o corrimão ou para carregar uma nova família de perfil. Clique em (Concluir modo de edição).
   uniões de corrimão	Selecione o corrimão. No painel Corrimão contínuo clique em (Editar corrimão). A seleção de Editar corrimão desafixa o corrimão para que ele possa ser modificado. No painel Ferramentas clique em (Editar caminho). No painel Uniões clique em (Editar uniões do corrimão) para especificar o chanfro ou concordância para uniões individuais. Consulte Editar uma união de corrimão contínuo. Clique em (Concluir modo de edição).
   caminho da extensão do corrimão	Selecione o corrimão com a extensão que deseja modificar. No painel Corrimão contínuo clique em (Editar corrimão). No painel Ferramentas clique em (Editar caminho). Também é possível exibir o visualizador do plano de trabalho e utilizar as ferramentas de desenho para modificar o caminho da extensão. Consulte Definir uma extensão do corrimão contínuo. Clique em (Concluir modo de edição).
   caminho do corrimão	O caminho do corrimão é conduzido pelo caminho do corrimão do sistema e não pode ser alterado. Para modificar o caminho do corrimão do sistema, selecione o sistema de corrimão e no painel Modo, clique em (Editar caminho). Consulte Modificar elementos desenhados.

Para redefinir um corrimão contínuo

A ferramenta Restaurar corrimão, restaura o caminho do corrimão calculado pelo sistema e as especificações de tipo padrão no topo do guarda-corpo ou do corrimão. Use um dos seguintes métodos para redefinir o corrimão:
• A partir de uma vista de projeto (fora do modo de edição), selecione o corrimão contínuo, e no painel Corrimão contínuo, clique em (Redefinir corrimão).

  Alternativamente, é possível clicar no ícone de desafixação () para desativar as sobreposições de instâncias e voltar o corrimão para o tipo padrão de especificações.

• Para redefinir a corrimão dentro do modo de edição do corrimão:
  1. Selecione o corrimão contínuo.
  2. No painel Corrimão contínuo clique em (Editar corrimão).
  3. No painel Ferramentas, clique em (Redefinir corrimão).
