Automação analítica

Use as ferramentas de Automação analítica para gerar um modelo analítico estrutural com base em elementos físicos ou gerar elementos do modelo físico com base em elementos do modelo analítico.

O que é Automação analítica?

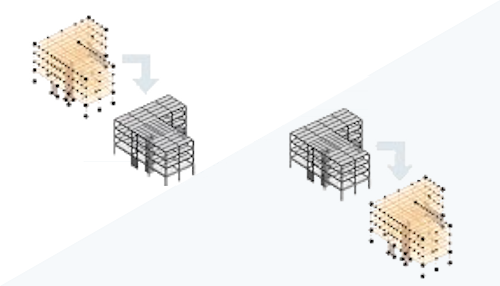

A ferramenta Automação analítica usa um gráfico do Dynamo para gerar um dos itens seguintes:

• Um modelo analítico estrutural com base em um modelo físico.
• Um modelo físico com base em um modelo analítico estrutural.

Dependendo do fluxo de trabalho preferido, é possível começar com um e criar o outro facilmente. Os componentes físicos e analíticos podem ser associados entre si. Quando um for alterado, execute a ferramenta de automação novamente para fazer uma alteração no elemento associado. Como alternativa, mantenha os modelos independentes uns dos outros. A opção de fluxo de trabalho fornece a flexibilidade máxima ao trabalhar com modelos analíticos estruturais.

Por que você deveria usá-la?

A partir do Revit 2023, o modelo analítico estrutural é separado do modelo físico. Antes disso, o modelo analítico e o modelo físico estavam conectados. Os elementos usados para criar o modelo continham representações físicas e analíticas. Separar os modelos permite mais flexibilidade nos fluxos de trabalho de modelagem. Você pode modelar o modelo físico e o modelo analítico de acordo com cada uma de suas necessidades específicas. A automação analítica torna quase automático o processo de desenvolvimento de um modelo com base em outro.

Onde você pode encontrar a ferramenta?

A automação analítica é uma versão personalizada do Reprodutor do Dynamo. Acesse a ferramenta na guia Analisarpainel Modelo analítico estrutural(Automação analítica). Na caixa de diálogo, selecione uma das opções com base no tipo de modelo com o qual você está começando.

• Analítica para física para construções
• Física para analítica para construções

Selecione as entradas para o gráfico e execute a ferramenta. Para obter mais informações sobre os valores usados para as entradas, consulte Automação analítica para física e Automação física para analítica.

Para obter uma breve visão geral do fluxo de trabalho, assista ao vídeo.
