Parâmetros compartilhados em tabelas de chaves

No Revit 2022, é possível usar parâmetros compartilhados em uma tabela de chaves. Isso permite aplicar e alterar rapidamente os parâmetros em elementos em seu modelo.

O que é uma tabela de chaves e por que devo usar parâmetros compartilhados nela?

As tabelas de chaves e os parâmetros compartilhados estão disponíveis desde o início do Revit. No Revit 2022, as tabelas de chaves e os parâmetros compartilhados foram reunidos para tornar ambos mais poderosos.

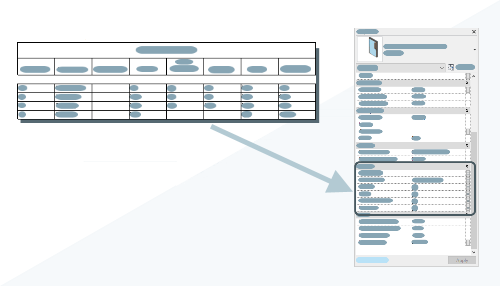

Uma tabela de chaves permite criar “tipos” de chave que são compostos de grupos de valores de parâmetro. Em vez de atribuir os parâmetros individualmente a cada elemento, é possível atribuir um tipo de chave definido na tabela de chaves. Uma vez que o tipo de chave é atribuído ao elemento, todos os valores de parâmetro que compõem o tipo de chave são atribuídos ao elemento de uma só vez. Com um tipo de chave aplicado, os parâmetros são alterados usando a tabela de chaves. Quando uma alteração é feita na tabela de chaves, todos os elementos atribuídos a esse tipo de chave terão os parâmetros alterados.

Por exemplo, use uma tabela de chaves para elementos como portas ou ambientes. As seleções de hardware de porta são exclusivas de uma porta específica e como ela é usada. Em vez de criar o tipo de família para cada configuração de porta individual, é possível criar uma tabela de chaves composta de todas as configurações de hardware de porta e atribuir os valores para cada porta com uma tabela de chaves. As diferentes seleções de acabamento para um ambiente também podem ser aplicadas aos elementos do ambiente desta forma. Estes são apenas dois exemplos; com alguma imaginação você pode pensar em outras oportunidades onde as tabelas de chaves podem ser usadas.

Antes do Revit 2022, as tabelas de chaves eram limitadas. Não era possível incluir parâmetros compartilhados. Em 2022, essa limitação foi retirada. Isso torna as tabelas de chaves muito mais flexíveis, pois agora você pode personalizar as informações que inclui e controlar com a tabela de chaves. Se você tiver usado parâmetros compartilhados extensivamente em versões anteriores, talvez não esteja usando tabelas de chaves. Vale a pena olhar novamente para eles e ver como eles podem aprimorar seus fluxos de trabalho.

Onde posso encontrar as ferramentas?

Para usar este fluxo de trabalho, você precisa completar um número de etapas:

• Adicionar parâmetros compartilhados para um arquivo de parâmetros compartilhados. É aqui que você cria os parâmetros para armazenar as informações que deseja monitorar. Consulte Criar parâmetros, grupos e arquivos de parâmetros compartilhados.
• Adicione parâmetros ao projeto ou a famílias. Os parâmetros são adicionados ao projeto ou às famílias para que apareçam nos elementos em seu arquivo de modelo. Para ser usado em uma tabela de chaves, o parâmetro compartilhado deve ser adicionado como um parâmetro de instância. Os parâmetros de tipo não são suportados. Para adicionar um parâmetro compartilhado ao projeto, consulte: Criar parâmetros de projeto compartilhados. Para adicionar um parâmetro compartilhado a uma família, consulte: Adicionar parâmetros compartilhados a famílias.
• Crie a tabela de chaves e atribua valores aos parâmetros. Para obter mais informações, consulte Criar uma tabela de chaves.
• Aplique a chave aos elementos. Para obter mais informações, consulte Aplicar uma chave a um elemento.

Analise o vídeo a seguir para ver uma visão geral de como usar parâmetros compartilhados em uma tabela de chaves.

Exemplo

No vídeo, vimos um exemplo de como uma tabela de chaves é usada para atribuir grupos de hardware a portas. Cada grupo de hardware atribui um número de valores de parâmetro para cada porta à medida que é atribuído um grupo de hardware. Para o nosso próximo exemplo, vamos examinar outro cenário onde uma tabela de chaves com parâmetros compartilhados pode ser considerada para um projeto. O exemplo é uma construção de creche que usa diferentes pacotes de acabamento para cada sala de creches. Os parâmetros de acabamento padrão encontrados nos elementos do ambiente (Acabamento base, Acabamento do forro, Acabamento da parede etc.) não são adequados para as informações do pacote de acabamento necessárias; portanto, as informações de acabamento para o ambiente serão adicionadas usando parâmetros compartilhados.

Criar parâmetros compartilhados

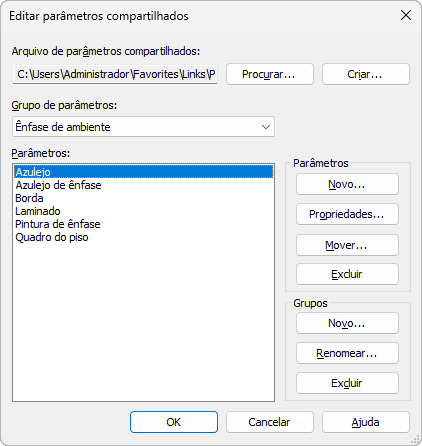

Na primeira etapa, os parâmetros compartilhados são definidos para os acabamentos de ambiente. Cada um é adicionado a um arquivo de parâmetro compartilhado. Um parâmetro compartilhado é usado porque os parâmetros de família padrão em elementos do ambiente não fornecem informações suficientes para a forma como estes ambientes precisam ser concluídos. Os parâmetros compartilhados permitem adicionar as informações personalizadas necessárias. Os seguintes parâmetros compartilhados são criados:

• Borda
• Quadro do piso
• Laminado
• Azulejo
• Pintura de ênfase
• Azulejo de ênfase

Cada um destes é criado como um parâmetro de tipo de texto. Cada um terá um código de letra/número para descrever o tipo de acabamento usado. Eles foram agrupados no arquivo de parâmetro compartilhado sob o cabeçalho "Dicas de ambiente" para manter o arquivo de parâmetro compartilhado organizado e facilitar a localização de parâmetros específicos, à medida que o arquivo de parâmetros compartilhados fica maior.

Para obter mais informações sobre a criação de parâmetros compartilhados e grupos de parâmetros, consulte Criar arquivos de parâmetros compartilhados, grupos e parâmetros.

Adicionar parâmetros compartilhados ao projeto

Agora, os parâmetros compartilhados precisam ser adicionados ao projeto e atribuídos à categoria Ambientes. Isso faz com que o parâmetro apareça nos elementos do ambiente em seu modelo para que você possa preencher os parâmetros com valores.

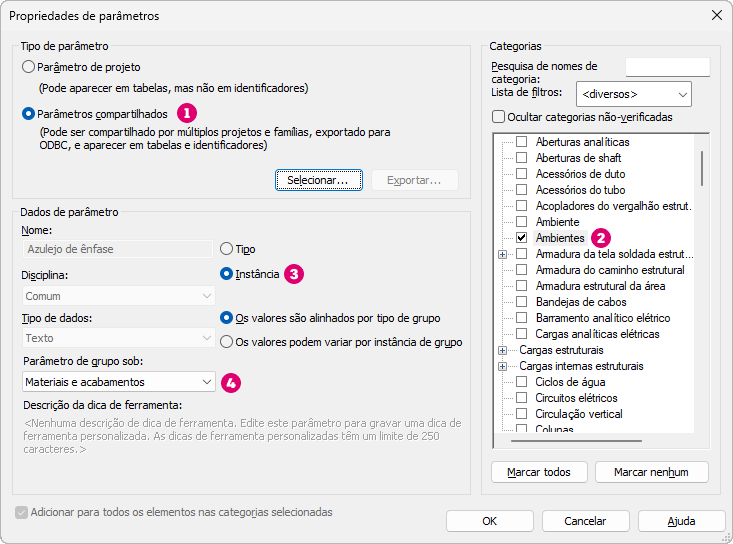

Cada parâmetro compartilhado é adicionado à categoria Ambiente no projeto como um parâmetro de instância e definido como grupo em Materiais e Acabamentos .

Nota: Os parâmetros compartilhados devem ser adicionados como parâmetros de instância a projetos ou famílias para que possam ser usados em uma tabela de chaves.

Para obter mais informações sobre como adicionar parâmetros compartilhados ao projeto, consulte Criar parâmetros de projeto compartilhados.

Criar tabela de chaves/Definir valores de parâmetro

Com os parâmetros disponíveis no projeto, eles podem ser adicionados como parâmetros do projeto como fizemos acima, ou podem ser adicionados diretamente a uma família carregável que é carregada no projeto. Agora é possível criar a tabela de chaves. Ao criar a tabela de chaves, você está selecionando os parâmetros que deseja controlar/atribuir usando o tipo de chave. No nosso exemplo, faremos tipos de chave para cada pacote de acabamento de ambiente. Todos os parâmetros compartilhados “Ênfases de ambiente” serão adicionados à tabela de chaves. Também adicionaremos o parâmetro embutido de acabamento base. Neste caso, estamos usando-o para o acabamento do ambiente antes que as ênfases sejam adicionadas.

Quando criada, a tabela de chaves fica completamente em branco. É apenas uma seleção de parâmetros que você deseja incluir. Você precisa criar uma “chave” para cada tipo de chave. Os tipos de chave com os pacotes de acabamento para cada tipo de ambiente são listados abaixo. Existem quartos para bebês, crianças pequenas e em idade escolar em cores diferentes. Uma linha de dados é adicionada para cada pacote de acabamento exclusivo que usaremos.

• Vermelho infantil
• Amarelo infantil
• Azul idade escolar
• Verde idade escolar
• Azul criança pequena
• Verde criança pequena
• Roxo criança pequena
• Vermelho criança pequena
• Amarelo criança pequena

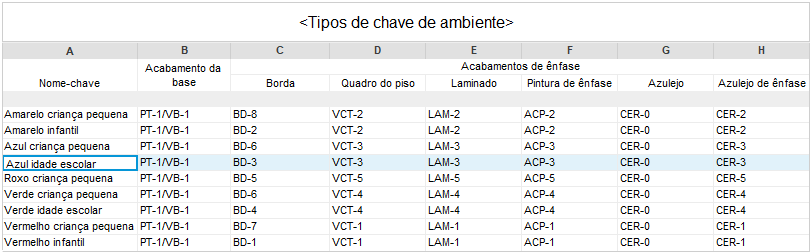

Na tabela de chaves, insira os valores para cada tipo de chave. Quando um tipo de chave é atribuído a um elemento de ambiente, os valores do tipo de chave serão atribuídos e controlarão os parâmetros do ambiente.

Para obter mais informações sobre a criação de uma tabela de chaves e a atribuição de valores, consulte Criar uma tabela de chaves.

Aplicar tipos de chave em ambientes

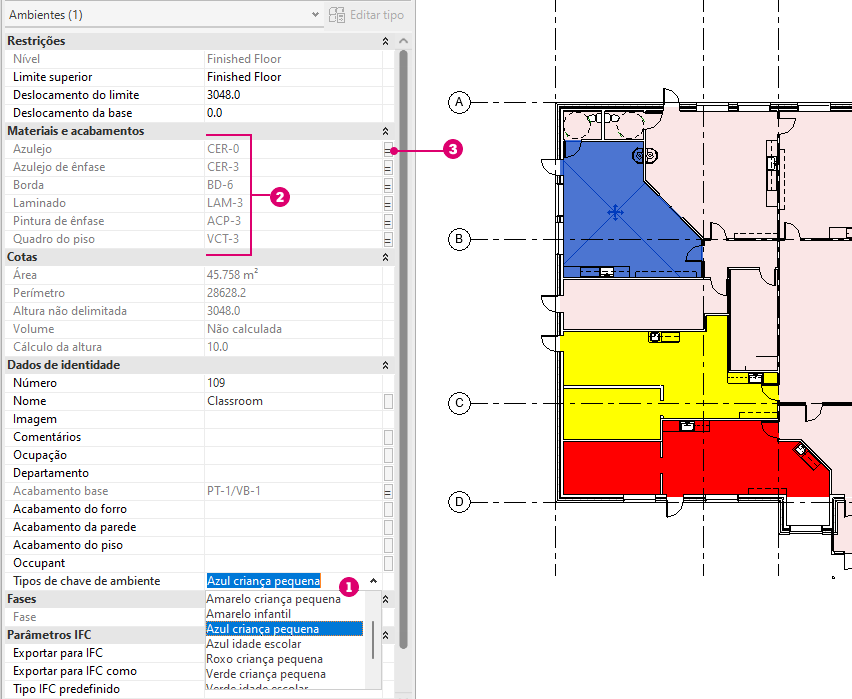

A etapa final é aplicar os tipos de chave aos ambientes. Selecione um elemento de ambiente ou vários elementos no modelo e na paleta Propriedades, use o menu suspenso na seção Identidade da paleta Propriedades para definir o tipo de chave de ambiente. O menu suspenso lista os tipos de chave definidos na etapa anterior. Quando você define o tipo de chave, os parâmetros para as ênfases do ambiente são atribuídos na tabela de chaves. O pequeno sinal de “igual” à direita do valor do parâmetro indica que o valor do parâmetro é controlado na tabela de chaves. Se você remover posteriormente o tipo de chave do ambiente, os valores de parâmetro serão mantidos, mas poderão ser controlados individualmente em vez de serem controlados da tabela de chaves.

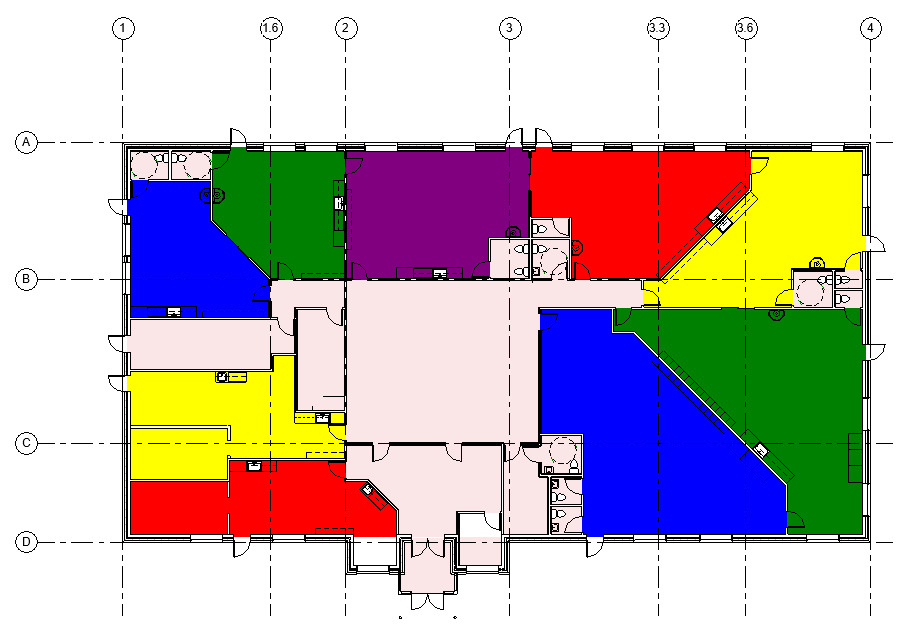

Nota: Neste exemplo, um esquema de cores com base no tipo de chave foi criado para fornecer uma indicação visual quando um tipo de chave foi aplicado a um ambiente.

Para obter mais informações sobre como aplicar uma chave a um elemento, consulte Aplicar uma chave a um elemento.
