É possível exibir marcadores desconectados para conectores que não estejam conectados no momento.
Para controlar a exibição de marcadores desconectados, clique na guia Analisar
painel Verificar sistemas
Mostrar Desconexões. Na caixa de diálogo Mostrar Opções de Desconexões, selecione um ou mais dos seguintes:
painel Verificar sistemas Mostrar Desconexões. Na caixa de diálogo Mostrar Opções de Desconexões, selecione um ou mais dos seguintes:
- Duto
- Tubulação
- Bandeja de cabos e conduíte
- Elétrico
- Tirante de fabricação
Clique em Mostrar desconexões e desmarque a caixa de seleção para desativar os marcadores de desconexão.

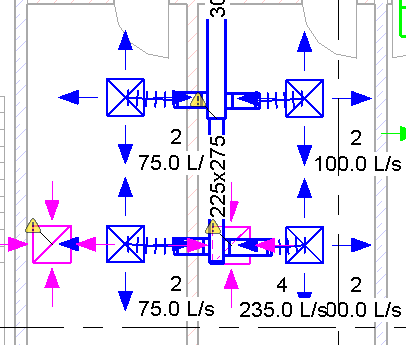

No exemplo a seguir, marcadores de dutos desconectados foram selecionadas.
Clique em um marcador de aviso para exibir uma mensagem de advertência relacionada. Clique em
Expandir a caixa de diálogo de aviso para visualizar os detalhes da mensagem de aviso.
No exemplo a seguir, marcadores de desconexões de tubulações foram selecionados.
Clique em um marcador de aviso para exibir uma mensagem de advertência relacionada. Clique em Expandir a caixa de diálogo de aviso para visualizar os detalhes da mensagem de aviso.
