Fiação

Quando Fiação é selecionado no painel esquerdo da caixa de diálogo Configurações elétricas, o painel direito contém a tabela de fiações.

As configurações na tabela de fiação determinam como os fios são exibidos na planta do sistema elétrico no projeto.

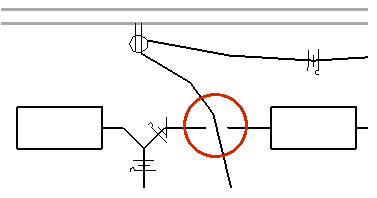

• Folga de cruzamento de fio – Especifica a largura da folga usada para exibir condutores não conectados que se cruzam, como mostrado.

• Marcas de revisão da fiação – especifica o estilo da marca de revisão exibida para Fase, Condutor terra e Condutor neutro.

  O Revit fornece quatro estilos de marca de revisão, conforme mostrado:

  Marca de revisão fio curto
  Marca de revisão fiação circular
  Marca de revisão fio em gancho
  Marca de revisão fio longo

  Para carregar uma família de marcas de revisão

  1. Clique na guia Inserirpainel Carregar da biblioteca (Carregar família).
  2. Na caixa de diálogo Abrir, navegue até AnotaçõesElétricaMarcas de revisão.
  3. Selecione um ou mais arquivos de família de marcas de revisão e clique em Abrir.

  É possível atribuir um estilo diferente para cada condutor.

  Clique na coluna Valor, clique em e selecione um estilo da marca de revisão.

  É possível usar o Editor de família para personalizar uma marca de revisão existente ou criar marcas de revisão adicionais.

• Linha inclinada através de marcas de revisão – especifica se deve ser exibida a marca de revisão do condutor terra como uma linha diagonal que faz interseção com as marcas de revisão de os outros condutores, como mostrado.


  Clique na coluna Valor, clique em e selecione Sim para aplicar esta operação para marcas de revisão. Se você selecionar Não, a marca de revisão especificada para o condutor terra é exibida.

• Exibir marcas de revisão – especifica se deseja ocultar as marcas de revisão sempre, mostrar sempre ou mostrar somente para trechos principal.
• Marca de retorno com vários circuitos – especifica se é exibida uma seta única ou várias setas em todos os fios do circuito ou somente na extremidade do fio.
• Estilo de marca de retorno– especifica o estilo da marca de retorno, incluindo o ângulo e o tamanho da seta.
