Sobre como aplicar uma função e uma prioridade a uma camada de estrutura composta

Atribua a cada camada uma função específica, para que a camada possa ser unida com sua camada funcional correspondente.

Regras para uniões de camadas

• O Revit conecta camadas de alta prioridade antes de conectar camadas com a menor prioridade.

  Por exemplo, suponha que 2 paredes compostas foram unidas. A camada na parede com prioridade 1 é unida com uma camada com prioridade 1 na segunda parede. A camada com prioridade 1 pode passar através das camadas de prioridade inferior antes de ser unida com a outra camada de prioridade 1. Uma camada com uma prioridade menor não pode passar através de uma camada com prioridade igual ou superior.

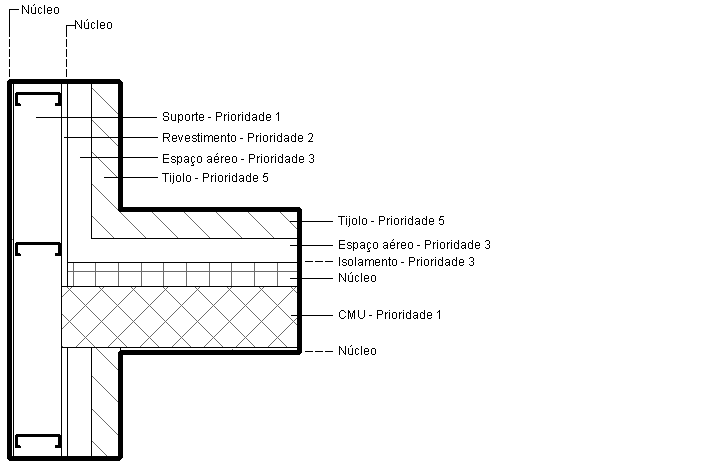

  A ilustração a seguir mostra camadas com maior prioridade sendo unidas antes de camadas de menor prioridade. A camada CMU de prioridade 1 da parede horizontal passa por todas as camadas até alcançar a camada de montante de prioridade 1 da parede vertical. Observe que o isolamento na parede horizontal não passa pelo espaço de ar na parede vertical, já que ambas são de prioridade 3 e estão fora da camada núcleo.



• Quando as camadas são unidas, a união será limpa se as duas camadas forem do mesmo material. Se as 2 camadas forem de materiais diferentes, aparecerá uma linha na união.
• Cada camada deve ter uma função atribuída para que o Revit faça corresponder as camadas com precisão.
• As camadas dentro do núcleo de uma parede passam por camadas de maior prioridade que estão fora do núcleo da parede unida. As camadas no núcleo se estendem para o núcleo da parede unida, mesmo se as camadas núcleo têm uma prioridade 5 definida.

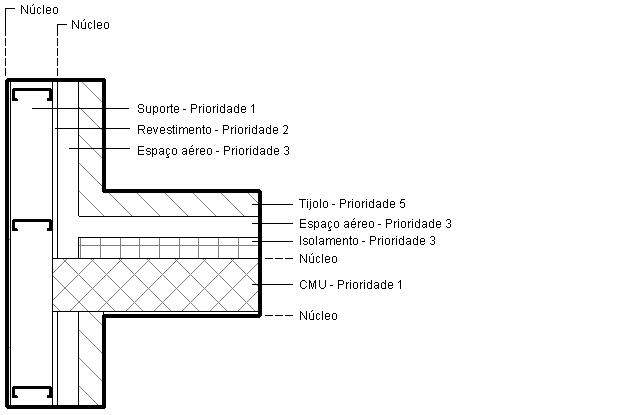

  A ilustração a seguir mostra como uma camada de menor prioridade dentro do núcleo, passa por camadas de maior prioridade fora do núcleo. A camada de isolamento da parede horizontal foi movida para dentro do núcleo. A camada de isolamento pode agora passar por qualquer camada fora do núcleo, independente de sua prioridade.



Funções de camada

As camadas podem ser atribuídas às seguintes funções:

• Estrutura: camada que suporta o remanescente da parede, do piso ou do telhado.
• Substrato: material, como madeira compensada ou placa de gesso, que age como uma fundação para outro material.
• Camada térmica/de ar: fornece o isolamento e previne a penetração de ar.
• Camada da membrana: uma membrana comum que previne a penetração de vapor de água. A camada de membrana deverá ter uma espessura igual a zero.
• Acabamento 1: o acabamento 1 é tipicamente a camada exterior.
• Acabamento 2: o acabamento 2 é tipicamente a camada interior.

Nota: É possível personalizar a prioridade das camadas com base no nível de tipo de elemento usando a caixa de diálogo Editar montagem (consulte Abrir a caixa de diálogo Editar montagem, para paredes compostas).
