Sólido topográfico: escavar e remover escavação

Use um piso, telhado ou sólido topográfico para cortar o volume de um sólido topográfico hospedeiro.

Os elementos de piso, telhado e sólido topográfico que efetuam a interseção com os sólidos topográficos são usados para escavar o volume do sólido topográfico hospedeiro. Por exemplo, é possível posicionar um elemento de piso em um sólido topográfico inclinado, usar a ferramenta de escavação e remover o volume do sólido topográfico até a parte superior do piso de interseção ou usar dois elementos de sólido topográfico sobrepostos e usar um para escavar um estacionamento.

Nota: Para aumentar as chances de sucesso do corte, ao cortar ou escavar elementos de sólidos topográficos, pode ser aplicada uma configuração Estabilidade do vazio de corte topográfico. Essa configuração aplicará um deslocamento aleatório (no intervalo de 0,7805928 mm a 99,887185544000004711 mm) no eixo x ou y para a geometria do vazio. A alteração pode afetar ligeiramente a precisão da geometria vazia. Qualquer alteração na geometria será relatada em um aviso e no arquivo de diário. A configuração Estabilidade do corte vazio da topografia é uma configuração de projeto e é aplicada aos elementos do sólido topográfico e à Topografia vinculada.

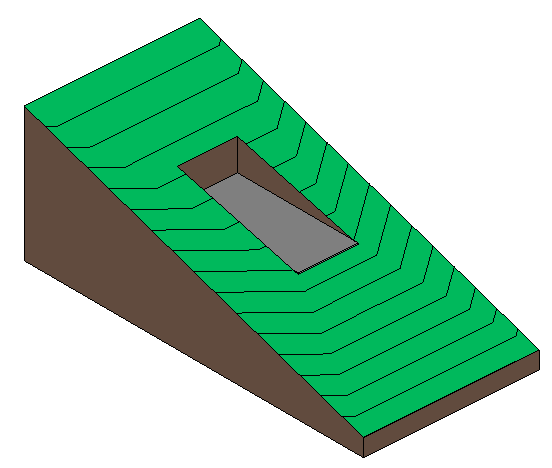

O piso escava um sólido topográfico

O sólido topográfico escava o sólido topográfico para o estacionamento

Para escavar um sólido topográfico

1. Selecione um sólido topográfico com um elemento de interseção (telhado, piso ou sólido topográfico).
2. Clique em Modificar | guia Sólido topográficoForma do sólido topográfico (Escavar).
3. Selecione o elemento de interseção a ser usado para escavação.
4. Clique em (Modificar).

Para remover a escavação do sólido topográfico

1. Selecione o sólido topográfico escavado (hospedeiro).
2. Clique em Modificar | guia Sólido topográficoForma do sólido topográfico (Remover escavação).
3. Selecione o elemento de interseção para interromper a escavação.
4. Ignore o aviso sobre elementos sobrepostos.
5. Clique em (Modificar).

Nota: O volume relatado pelo sólido topográfico hospedeiro é ajustado à medida que o elemento é escavado por outros elementos.
