É possível modificar qualquer cota associada com membros da matriz.
Se o membro modificado da matriz fizer parte de um grupo, a alteração afetará aquele elemento e proporcionalmente afetará outros membros do grupo, dependendo da cota modificada. Se o membro modificado da matriz não fizer parte de um grupo, a alteração afetará somente o elemento selecionado. Consulte Alterar um valor de cota.
Se os membros da matriz pertencerem a uma grupo, será possível alterar o número de membros na matriz. Selecione a linha de padrão e insira um novo valor na caixa de número de instância da matriz. Os controles para grupos de matrizes estão visíveis em todas as vistas nas quais a matriz é visível. Quando você modifica o número de elementos em uma matriz, pode especificar como os elementos são adicionados ou removidos da matriz com a opção Anexar no final.
Especificar como os elementos são adicionados ou removidos de uma matriz
Quando você modifica o número de elementos em uma matriz, pode especificar como os elementos são adicionados (ou removidos) da matriz.
- Selecione a matriz.
Uma matriz é selecionada quando a linha quer indica o layout é selecionada, como mostrado na imagem a seguir.
- Na guia contextual da faixa de opções, selecione ou desmarque Anexar no final.
- Se a opção Anexar no final estiver selecionada, o espaçamento entre os elementos na matriz permanecerá o mesmo e todos os elementos adicionados (ou removidos) na matriz serão adicionados (ou removidos) do ponto final existente da matriz.

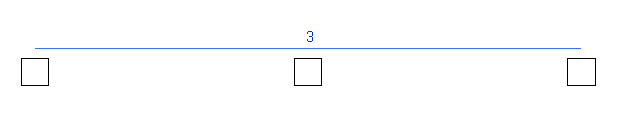

Matriz selecionada

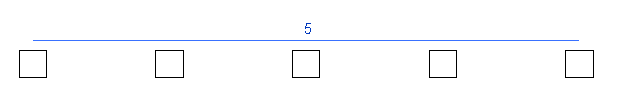

Número de elementos da matriz alterados com Anexar no final selecionada
- Se opção Anexar no final não estiver selecionada, os pontos finais da matriz permanecerão os mesmos e todos os elementos adicionados (ou removidos) na matriz serão espaçados por igual entre os pontos finais existentes.

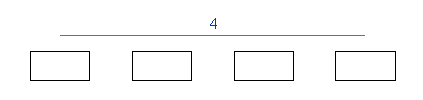

Matriz selecionada

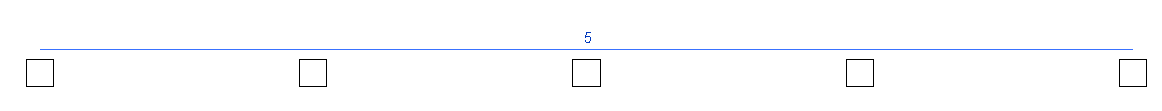

Número de elementos da matriz alterados com Anexar no final desmarcada
Nota: É possível aplicar uma legenda a uma matriz para controlar seu valor. Use o menu suspenso para legendar a matriz com um parâmetro existente ou criar um novo. - Se a opção Anexar no final estiver selecionada, o espaçamento entre os elementos na matriz permanecerá o mesmo e todos os elementos adicionados (ou removidos) na matriz serão adicionados (ou removidos) do ponto final existente da matriz.
Exemplos de arquitetura

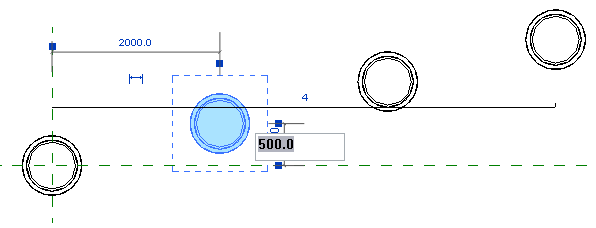

Alterar as cotas de uma matriz

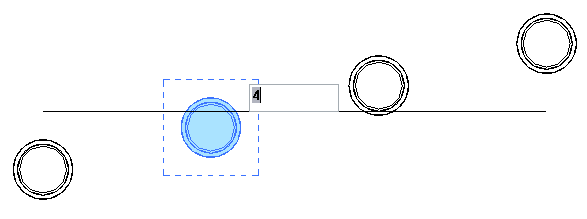

Alterar o número de elementos em uma matriz
Exemplos estruturais

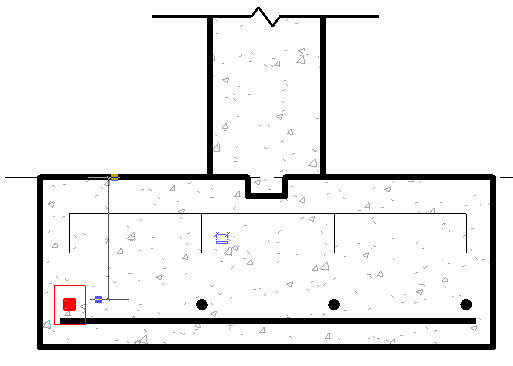

Alterar as cotas de uma matriz

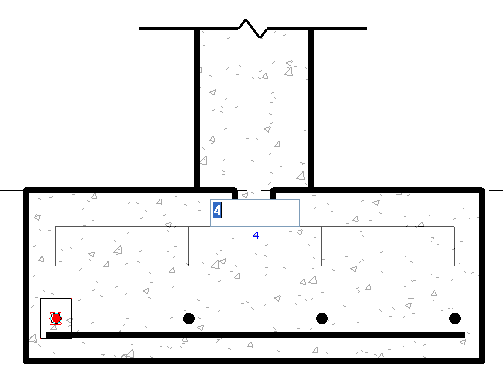

Alterar o número de elementos em uma matriz
