Modificar o eixo do plano de trabalho

Ao usar um plano de trabalho, é possível alterar o espaçamento para o eixo do plano de trabalho e redimensionar e rotacionar o eixo.

Para modificar o eixo do plano de trabalho

1. Se necessário, clique em (Mostrar) para exibir o plano de trabalho.
   • Guia Arquiteturapainel Plano de trabalho (Exibir)
   • Guia Estruturapainel Plano de trabalho (Exibir).
   • Guia Sistemaspainel Plano de trabalho (Exibir).
   • Guia Editor de família: Criarpainel Plano de trabalho (Exibir).
2. Selecione o plano de trabalho.
   Nota: Clique na aresta do plano de trabalho para selecioná-lo.
3. Execute um dos procedimentos a seguir:

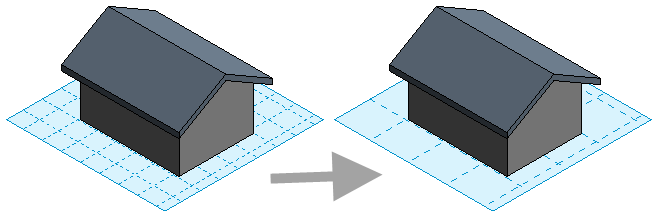

   • Modificar o espaçamento do eixo: na paleta Propriedades, para Espaçamento, insira um valor para especificar a distância desejada entre as linhas do eixo.

   • Redimensionar e mover o eixo: para mover o eixo, arraste uma aresta do eixo. Para redimensionar o eixo, arraste as alças.

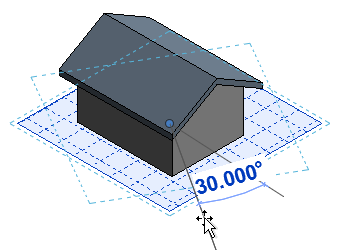

   • Rotacionar o eixo: clique em Modificar | guia Eixo do plano de trabalhopainel Modificar (Rotacionar) e rotacione o eixo. Para obter as instruções completas, consulte Rotacionar elementos.


Sobre a rotação do eixo

Quando você rotaciona um eixo do plano de trabalho, a nova orientação afetará a colocação de componentes e a opção de desenho do retângulo para paredes e linhas. Por exemplo, ao rotacionar o plano de trabalho e colocar o componente, este é orientado no mesmo ângulo do eixo do plano de trabalho. Se você criar uma cadeia de paredes com a opção retângulo, somente poderão ser criadas na orientação do eixo do plano de trabalho.
