Subdividir um sólido topográfico

Defina uma área de um sólido topográfico para deslocar da superfície topográfica original.

Por exemplo, é possível usar subdivisões para desenhar estacionamentos, ruas ou ilhas em um sólido topográfico. O próprio tipo de sólido topográfico independente é atribuído às subdivisões. Atribua um tipo diferente para ter uma subdivisão com material diferente do sólido topográfico principal.

A criação de uma subdivisão não resulta em superfícies separadas. A geometria de subdivisão é definida pela superfície original e refletirá as alterações feitas no sólido topográfico principal. Um deslocamento pode ser definido para a subdivisão. Para criar superfícies separadas que possam ser editadas de forma independente, use a ferramenta Dividir.

Para subdividir um sólido topográfico

1. Abra uma vista que exibe um sólido topográfico.
2. Selecione o sólido topográfico.
3. Clique em Modificar | guia Sólido topográficoForma do sólido topográfico (Subdivisão).

   O Revit entra no modo de croqui.

4. Clique em (Selecionar linhas) ou use outras ferramentas de desenho para criar uma subdivisão no sólido topográfico.
5. Na paleta Propriedades, selecione um tipo de sólido topográfico para a subdivisão e forneça um valor para o parâmetro Deslocamento de subdivisão. Valores positivos elevam a subdivisão acima da superfície do sólido topográfico; valores negativos escavarão o sólido topográfico. Um valor de 0 criará uma subdivisão alinhada com a geometria do sólido topográfico.
6. Clique em (Concluir modo de edição).

Para modificar os limites da subdivisão

1. Selecione a subdivisão.
2. Clique em Modificar | guia Sólido topográfico painel Modo (Editar esboço).
3. Clique em (Selecionar linhas) ou use outras ferramentas de desenho para modificar a subdivisão.
4. Clique em (Concluir modo de edição).
Nota: Se você dividir um sólido topográfico com uma subdivisão, mas a divisão não cruzar a subdivisão, você receberá uma notificação sobre a exclusão do elemento de subdivisão porque ele não pode ser criado. Isso é normal, clique em Excluir instâncias para continuar com a ação de divisão.

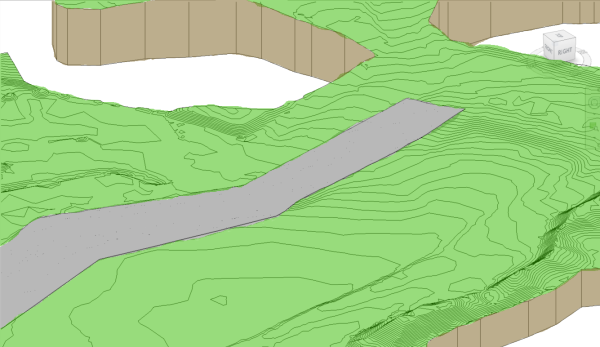

Exemplo
