Saiba como é possível usar os manipuladores das extremidades da barra para gerenciar as restrições das barras de manivela.

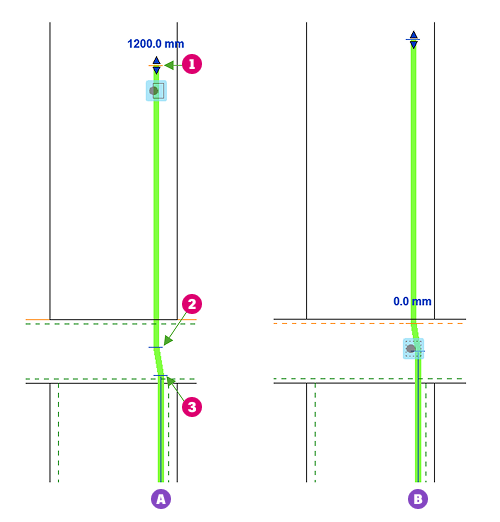

Para cada extremidade da barra de manivela, é possível selecionar uma das posições (1, 2, 3) do manipulador de extremidade, de onde o deslocamento para o destino da restrição é medido. No exemplo a seguir, para a barra A, a posição 1 do manipulador é selecionada e restringida a 1.200 mm da face superior da laje.
Para a barra B, a posição 2 do manipulador é selecionada e restringida à cobertura da face superior da laje com deslocamento de 0 mm.
Ao restringir a uma extremidade da barra de manivela, as 3 posições dos manipuladores das extremidades são alvos potenciais para restringir. É necessário passar o mouse sobre a extremidade da barra para destacar os alvos.

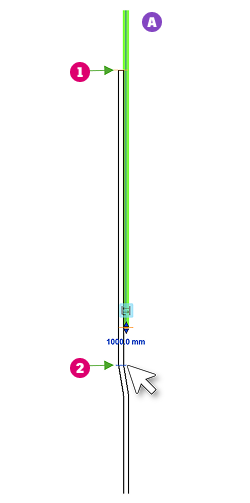

No exemplo a seguir, o manipulador de extremidade da barra A é restringido para a posição 1 do manipulador de extremidade da outra barra de manivela.
Ao passar o mouse sobre a manivela, a posição 2 é destacada e é possível clicar para selecioná-la e medir o deslocamento a partir daí.
