Colocar vergalhão de forma livre – Distribuição alinhada

Coloque a distribuição alinhada da armadura de forma livre nos elementos de concreto com qualquer geometria.

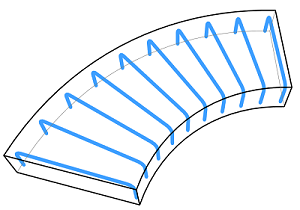

É possível colocar uma distribuição alinhada do vergalhão de forma livre selecionando referências de face única ou várias referências de face em qualquer vista. Este exemplo mostra o posicionamento da distribuição alinhada do vergalhão de forma livre em uma vista 3D.

1. Clique na guia Estrutura painel Armadura (Vergalhão).
2. Clique em Modificar | Colocar vergalhão de forma livre painel Métodos de inserção (Vergalhão de forma livre).

3. Clique em Modificar | Colocar vergalhão de forma livre painel Tipo de distribuição (Alinhado).

Nota: Se você desejar selecionar várias faces ou segmentos do caminho, clique em Modificar | Colocar vergalhão painel Seleção múltipla (Selecionar múltiplos).
4. Especifique um tipo de vergalhão na paleta Propriedades.
5. No painel Conjunto de vergalhões, especifique um layout.

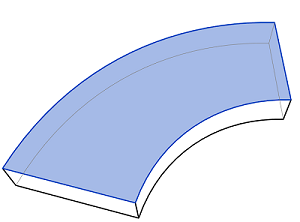

6. Clique em Modificar | Colocar vergalhão de forma livre painel Avançar (Superfície). Na área de desenho, selecione a superfície do elemento que hospedará o vergalhão de forma livre.

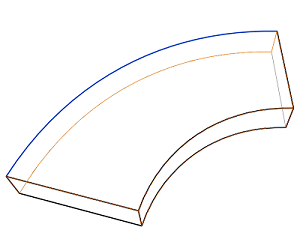

7. Clique em Modificar | Colocar vergalhão de forma livre painel Avançar (Caminho). Selecione uma aresta do elemento.
   Nota: Como alternativa, você pode pressionar a barra de espaços para continuar selecionando o caminho de distribuição.


   Opcionalmente, é possível selecionar Vertical para o parâmetro Alinhamento da barra na paleta Propriedades ou selecionar uma das outras opções para o alinhamento da barra, para a qual também é necessário selecionar uma face. Consulte Opções de alinhamento de caminho para vergalhão de forma livre.

8. O vergalhão preencherá a superfície hospedeira conforme estabelecido pelas superfícies de referência e pelas propriedades predefinidas.

9. Pressione Esc para sair do modo de colocação do vergalhão de forma livre.
