Os acopladores de vergalhão conectam o vergalhão adjacente e simplifica o projeto de concreto reforçado.
Os acopladores interagem com as barras da armadura que elas conectam ao modificar suas dimensões físicas. Os acopladores aplicam tratamento nas extremidades ao vergalhão conectado de acordo com as necessidades de conexão do acoplador. A geometria da barra é encurtada para acomodar a conexão com o acoplador.
As famílias de acopladores têm geometria personalizável. Você pode criar e modificar praticamente qualquer tipo de acoplador com diferentes representações em vistas 2D e 3D. Os parâmetros de tipo definem cotas, os tamanhos de barras as quais o acoplador se conecta e o tratamento das extremidades que são aplicadas ao vergalhão.
Visibilidade do acoplador em vistas de corte
- Podem ser adicionados às tabelas.
- Estão disponíveis para grupos e montagens.
- São exportáveis para diversos formatos.
- São propagados entre os vergalhões nos conjuntos.
- Podem ser atribuídos a uma partição hospedeira com números de acoplador exclusivos
- Podem ser visualizados obscurecidos em um hospedeiro. No entanto, os acopladores sempre são visualizados como sólidos em vistas 3D.
- Podem ser identificados.
Ângulos de visualização do acoplador
A geometria do acoplador é automaticamente rotacionada para ser exibida da mesma forma em vistas 2D, quando a opção Alinhar à vista está marcada. Os acopladores também são ocultos quando Alinhados à vista e o ângulo entre o plano da seção (ou qualquer vista) e a direção da barra está acima de 75 graus.
Em vistas 3D, a geometria do acoplador está sempre alinhada com a extremidade da barra. Quando o acoplador é rotacionado, essa é a posição padrão.
Exemplo mostrando os acopladores alinhados com a extremidade das barras em um conjunto de vergalhões de forma livre.
Para exibir o acoplador de forma realista em vistas 2D, independentemente do ângulo da vista, é possível editar a família de acopladores e desmarcar a opção Alinhar à vista. Assegure-se de que a geometria sólida na família esteja definida para ser exibida em todas as vistas e exclua toda a geometria de linha simbólica.
Para tornar qualquer elemento sólido na família para ser exibido em todas as vistas, é possível editar a família, selecionar o elemento sólido, ir para a paleta Propriedades
Sobreposições de visibilidade/gráficos e marcar a opção Planta do projeto, vistas de corte e de elevação.
| Configuração de família |
|
|
|
| Planta |
 |
 |
|
| Corte |
 |
 |
|

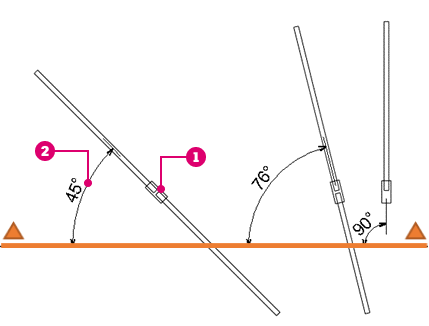

| No lado esquerdo da imagem, o acoplador é visível para ângulos de vista ≤ 75°. | No lado direito da imagem, o acoplador não está visível para ângulos de vista > 75°. | O acoplador é visível, independentemente do ângulo da vista. | |

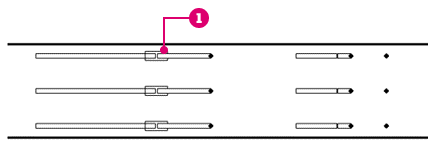

O acoplador exibe a representação simbólica em vistas 2D.
O ângulo entre a barra e o plano da vista de corte.

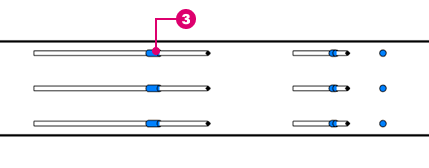

O acoplador mostra a representação do sólido em todas as vistas.
| Vista de planta | Seção 1 | Seção 2 |
|---|---|---|
 |
 |
 |
