Criar um sistema de vigas automático

Crie rapidamente um sistema de vigas com um clique do mouse.

Será possível colocar sistemas de vigas com um clique se as seguintes condições forem atendidas:

• O sistema de vigas com um clique somente pode ser adicionado em uma vista de planta ou de forro com um plano de croqui horizontal. Se a vista ou o plano de croqui padrão não for um nível e você clicar em Sistema de vigas, será redirecionado para a guia Criar limite do sistema de vigas.
• É preciso haver um ciclo fechado de elementos de suporte (paredes ou vigas) já desenhado ou o programa irá redirecioná-lo automaticamente para a guia Criar limite do sistema de vigas.

Nota: Também é possível usar paredes e vigas curvadas para criar um contorno, mas não podem ser a direção que define membros no Sistema de vigas.

1. Clique na guia Estruturapainel Estrutura (Sistema de vigas).
2. Clique em Modificar | guia Criar limite de sistema de vigaspainel Sistema de vigas (Sistema de vigas automático).
3. Na paleta Propriedades:
   • Por Padrão, selecione um tipo de viga.
   • Por padrão, para Regra do layout, defina os requisitos de espaçamento do sistema de vigas.
   • Se o sistema de vigas for inclinado ou não em relação ao nível, selecione a opção Não planar.
   Nota: Se você desejar que as paredes da estrutura do projeto definam a inclinação do sistema de vigas 3D, selecione Paredes definem a inclinação na barra de opções.
4. (Opcional) Clique em Modificar | guia Colocar sistema de vigas estruturais painel Identificador (Identificar na colocação) e selecione Sistema ou Estrutura como o estilo de identificador.

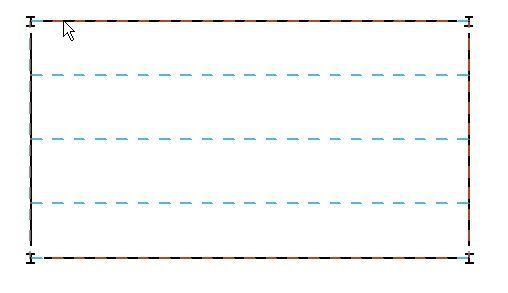

5. Mova o cursor para os membros estruturais onde deseja adicionar o sistema de vigas e clique para adicioná-lo.

   Nota: O sistema de vigas estruturais alinhará sua direção em paralelo ao membro estrutural mais próximo selecionado.

   No exemplo acima mostrado, você não deveria

   • adicionar um sistema de vigas que se expanda por múltiplos quadrantes. As vigas intersectantes não iriam cortar o sistema de vigas, portanto, quaisquer intersecções entre vigas mestre e caibros em tal sistema de vigas não seriam exibidas.
   • copiar e colar o sistema de vigas do quadrante para quadrante se sua área, forma e número de suportes diferem significativamente.
