Modificar uma manivela do vergalhão

Ajuste manualmente a orientação e a rotação da manivela do vergalhão ao desenhar ou modificar o vergalhão.

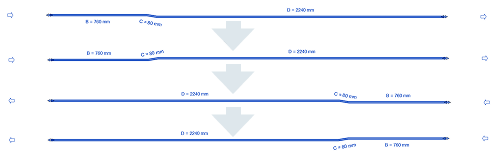

1. Mover a manivela. Selecione o vergalhão.

2. Pressione a BARRA DE ESPAÇO para rotacionar a forma do vergalhão e a orientação da manivela.

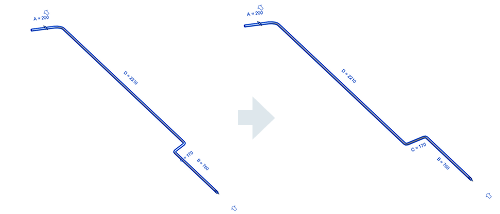

3. Inverter o orientação da manivela. Selecione o vergalhão.

4. Clique na guia Modificar | Vergalhão estruturalpainel Modo (Editar croqui).

5. Clique em para inverter a orientação da manivela.

6. Clique em Modificar | Vergalhão estrutural guia Editar croqui do vergalhãopainel Modo (Concluir modo de edição) para visualizar a orientação da manivela.

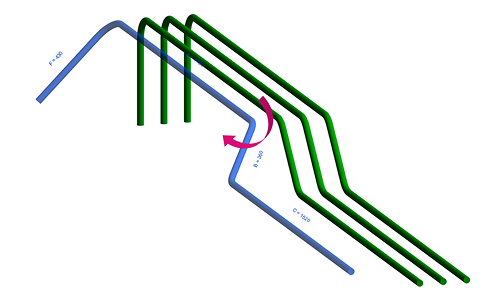

7. Rotacionar as manivelas. Selecione o vergalhão.
8. Na paleta Propriedades, modifique os parâmetros Rotação no início e/ou Rotação no final.

9. Clique na guia Modificar | Vergalhão estruturalpainel Modo (Editar croqui). Na paleta Propriedades, modifique os parâmetros Rotação no início e/ou Rotação no final.
10. Clique na guia Modificar | Vergalhão estruturalpainel Modo (Editar família). Clique na guia Modificar painel Propriedades (Tipos de família). Na caixa de diálogo Parâmetros de forma do vergalhão, modifique os parâmetros Rotação no início e/ou Rotação no final. Isso altera a rotação das manivelas ou dos ganchos de todas as barras que usam essa forma, uma vez carregadas no projeto.

Dica: É possível usar Editar barras para rotacionar apenas algumas das barras no conjunto, por exemplo, as barras de canto em uma coluna.
