Você define os comprimentos da manivela para um tipo de vergalhão com a caixa de diálogo Comprimentos da manivela do vergalhão.
Acesse a caixa de diálogo clicando no botão Editar comprimentos da manivela em Propriedades do tipo de vergalhão. Você pode encontrar os diagramas desses parâmetros nas imagens abaixo da tabela a seguir.
| Nome | Descrição |
|---|---|
| Nome do tipo de manivela | Essa é uma lista autopreenchida de tipos de manivela de vergalhão definidos no projeto. |
| Cálculo automático | Desmarque essa caixa de seleção para substituir o cálculo automático das dimensões da manivela e o Diâmetro da barra para o comprimento. |
| Inclinação da manivela 1: | Exibe a inclinação da manivela, como definido no tipo da manivela. Desmarque Cálculo automático para substituir esse valor pelo tipo de vergalhão. |
| Comprimento angular | Exibe o comprimento angular da manivela. |
| Comprimento reto | Exibe o comprimento reto da manivela. |
| Deslocamento da manivela | Exibe o deslocamento da manivela. Quando o cálculo automático está selecionado, Deslocamento da manivela = Multiplicador do deslocamento da manivela * Diâmetro da barra do modelo |
| Comprimento | Exibe o comprimento da manivela. Quando o cálculo automático está selecionado, Comprimento = Multiplicador de comprimento * Diâmetro da barra |

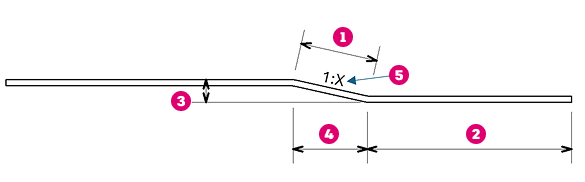

Comprimento angular da manivela
Comprimento da manivela
Deslocamento da manivela
Comprimento reto da manivela
Inclinação da manivela 1:X
