As formas de vergalhão consistem em estribos, amarrações e barras retas que podem ser atribuídas às concordâncias e aos ganchos. É possível manipular cada forma para facilitar as necessidades de armadura em seu modelo.

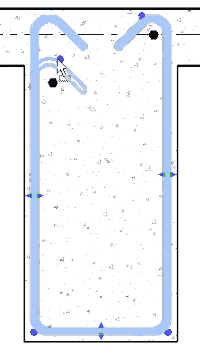

A geometria flexível do vergalhão é controlada por diversos manipuladores:
- É possível controlar a forma da barra com:
- um manipulador em cada extremidade da barra (círculos azuis)
- um manipulador em cada aresta (triângulos azuis)

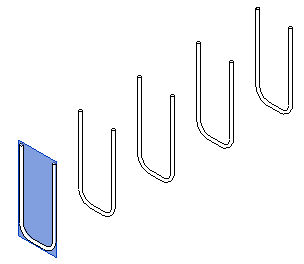

- Você pode controlar a localização do plano no qual reside o vergalhão com um manipulador adicional.
- É possível controlar o comprimento de um conjunto de vergalhões com outro manipulador.
 |
 |
 |
|

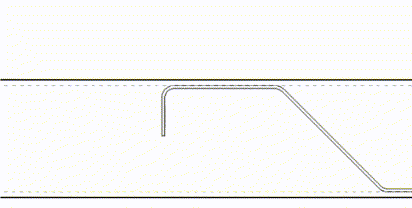

Os segmentos efetuam o snap e são anexados à cobertura do hospedeiro quando movidos.

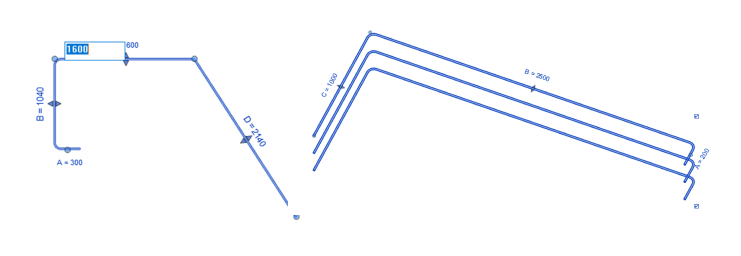

Editar comprimentos dos segmentos de vergalhão na tela
- Os controles dos comprimentos dos segmentos são exibidos ao lado de cada segmento de barra em vistas 2D, em que o plano da barra é paralelo à vista, ou em vistas 3D, ao lado da primeira barra.

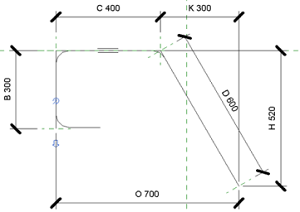

- Os comprimentos dos segmentos são exibidos de acordo com a definição da família de formas de vergalhão e são arredondados de acordo com as configurações de arredondamento da armadura no projeto.
- Ao editar os comprimentos, o ponto inicial da barra permanece no local. Isso é semelhante a editar os valores dos parâmetros na paleta Propriedades.
- Altere o tamanho do texto e a opacidade do plano de fundo nas configurações de gráficos de cota temporária.
- Os comprimentos do gancho são somente leitura, a não ser que você marque a opção “Substituir comprimentos do gancho” nas propriedades.
Comportamentos de snap do formato do vergalhão
Devido à natureza das referências de cobertura e de como o vergalhão é posicionado, ele não efetua o snap a seu ambiente relativo do Revit, como os pontos de snap e as linhas de snap. A alteração de tamanho e outras modificações no vergalhão reagirão somente nas referências de cobertura do hospedeiro no qual é posicionado.

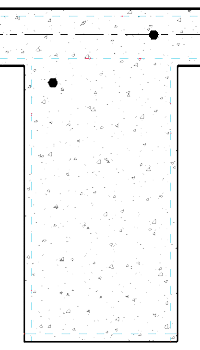

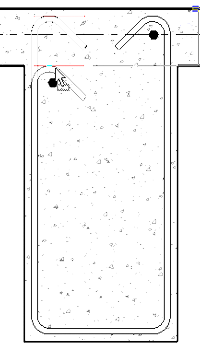

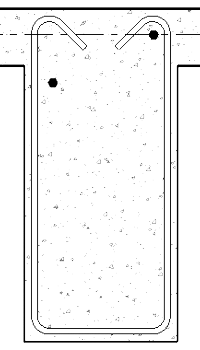

| Corte transversal do hospedeiro de concreto mostrando referências de cobertura | Inserção do padrão do vergalhão na referência de cobertura | Posição de snap para cobrir a referência usando os Controles de formato do vergalhão |
|---|---|---|
 |
 |
 |
Para editar o vergalhão em relação a seu ambiente no Revit, sobrepondo o comportamento de snap da referência de cobertura, é possível selecionar elementos individuais do vergalhão para o ajuste.
Pare o cursor sobre o elemento do vergalhão e pressione TAB. Agora é possível editar o elemento com comportamento típico de snap.
| Posição de snap para a aresta unida do elemento usando a seleção do segmento de linha do vergalhão |
|---|
 |
Tolerâncias de snap
Para efetuar o snap de um manipulador de vergalhão para cobrir ou para criar o manipulador do vergalhão do estribo, o manipulador precisa inicialmente estar a uma pequena distância (uma tolerância) da cobertura de referência ou do plano do manipulador.
Para as restrições de recobrimento de vergalhão, a tolerância é igual a 1/2 * diâmetro da barra.
Para restrições para outro vergalhão (estribo), a tolerância é igual a 1/2 * (diâmetro da barra + diâmetro da barra do estribo).
