Dividir conjunto de vergalhões

Divida um ou vários conjuntos de vergalhões na posição da barra selecionada ou na referência de linha de intersecção.

É possível optar por restringir os conjuntos resultantes, bem como dividir um ou todos os conjuntos em uma cadeia de emenda.

• Modificar | Vergalhão estrutural painel Emenda menu suspenso (Emenda) (Dividir conjunto de vergalhões).

OU

• Modificar | Vergalhão de emenda painel Modo (Dividir conjunto de vergalhões).

Nota: A divisão está disponível apenas para conjuntos de vergalhões orientados pela forma. A armadura da área, a armadura do caminho e o vergalhão de forma livre não são compatíveis no momento.

Selecionar barra

Divida um conjunto selecionando uma barra.

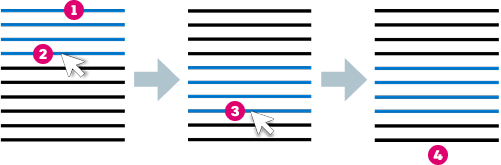

1. Selecione um ou mais conjuntos de vergalhões. Esses serão conjuntos que podem ser divididos.
2. Em Modificar | Vergalhão estrutural painel Emenda, clique no menu suspenso (Emenda) e selecione (Dividir conjunto de vergalhões). Como alternativa, clique no comando Emenda e alterne o modo para Dividir conjunto.
3. Em Modificar | Dividir conjunto, clique em (Selecionar barra).
4. Passe o mouse sobre uma barra para ver um realce do conjunto resultante. As barras são realçadas desde a primeira barra no conjunto até aquela sobre a qual o cursor está passando. Clique na barra para dividir .
5. Continue selecionando barras em qualquer um dos conjuntos iniciais ou nos conjuntos resultantes das divisões .
6. Os conjuntos divididos são exibidos como uma visualização. Clique em (Concluir) para aceitar os conjuntos divididos ou em (Cancelar) para descartar a seleção e sair da ferramenta de divisão do conjunto de vergalhões.

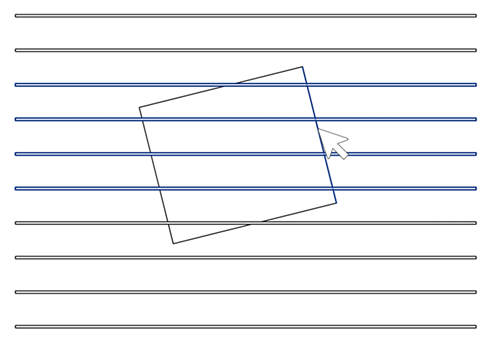

Também é possível selecionar referências de linha para dividir um ou vários conjuntos.

1. Usando o mesmo modo de Selecionar barra, passe o cursor sobre uma referência de linha reta para ver um realce dos conjuntos divididos.
2. Selecione a linha a ser dividida. Uma referência de linha pode dividir um conjunto até duas vezes.
3. Os conjuntos divididos são exibidos como uma visualização. Clique em (Concluir) (4) para aceitar os conjuntos divididos ou em (Cancelar) para descartar a seleção e sair da ferramenta de divisão do conjunto de vergalhões.

Restringir conjuntos

É possível restringir automaticamente os conjuntos resultantes da divisão ativando (Restringir conjuntos) em Modificar | Conjunto dividido painel Opções. Uma restrição entre o plano da barra e as extensões fora do plano dos conjuntos é criada para que se movam juntos após a divisão.

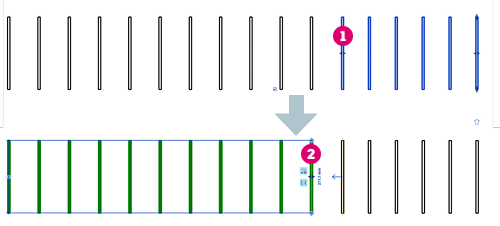

Aqui está um exemplo, com a divisão do conjunto e a edição das restrições, que mostra a restrição bidirecional entre o plano da barra do segundo conjunto e o manipulador fora do plano do primeiro conjunto .

Dividir todos os conjuntos

Ative a opção (Dividir todos os conjuntos) no painel Opções de Modificar | Dividir conjunto, para dividir todos os conjuntos em uma cadeia de emenda. Se essa opção estiver desativada, apenas um conjunto será dividido e as conexões de sobreposição de emenda entre ele e os conjuntos adjacentes na cadeia serão descartadas.

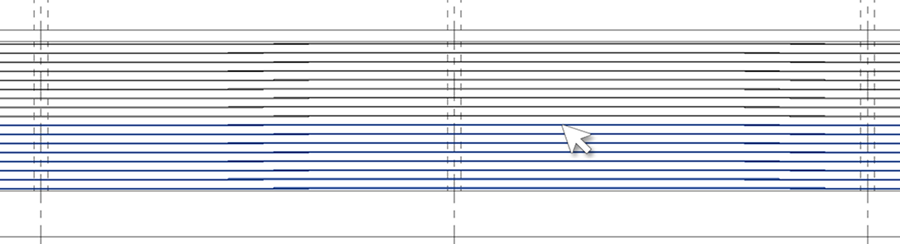

Aqui está um exemplo, onde as barras em todos os conjuntos na cadeia de emenda são realçadas ao passar o cursor sobre a barra em um dos conjuntos.

Nota: A opção para dividir todos os conjuntos se tornará disponível se ao menos um conjunto em uma cadeia de emenda for selecionado ao iniciar o comando de divisão.
