Adicionar um símbolo de direção do vão do piso

Você pode reaplicar um símbolo de direção do vão do piso se ele foi removido do piso estrutural.

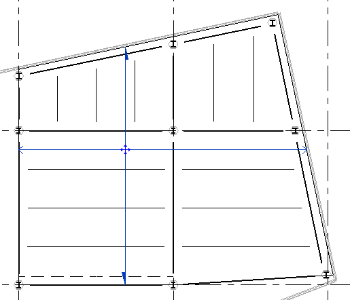

Quando você coloca um piso estrutural, um componente de direção do vão é colocado na vista de planta junto com o piso estrutural. A direção do vão do deck é designada pela direção das meias setas preenchidas.

1. Clique na guia Anotaçãopainel Símbolo (Direção do vão).
2. (Opcional) Para colocar automaticamente o identificador, clique na guia Anotaçãopainel Símbolo (Direção do vão) (Colocar automaticamente). O primeiro clique no piso ou na laje automaticamente coloca o identificador no centro.
3. Para posicionar manualmente a identificador, desative a Colocação automática, clique uma vez para selecionar o piso ou a laje e clique novamente para colocar o identificador.
4. Mova o cursor para a localização desejada no piso estrutural, e clique para colocar a direção do vão.
