Modificar uma conexão personalizada

Edite os componentes de uma conexão personalizada.

1. Selecione a conexão personalizada.
2. Clique em Modificar | guia Conexões estruturais painel Conexão (Editar).

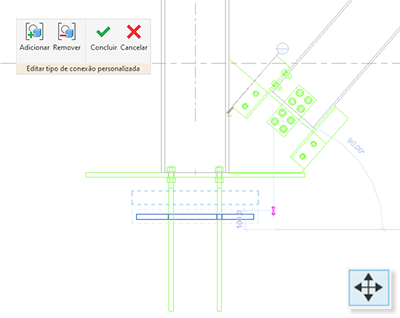

3. No painel Editar tipo de conexão personalizada, clique em:
   • (Adicionar) para selecionar subelementos que incluirão o tipo de conexão personalizada.
   • (Remover) para excluir subelementos selecionados do tipo de conexão personalizada.
     Nota: A remoção de um elemento da conexão personalizada excluirá automaticamente o elemento respectivo do projeto, com exceção daquele elemento da instância de conexão personalizada que foi editado, que será preservado no modelo como um elemento de aço independente. Alguns elementos de aço precisam de um hospedeiro (por exemplo, parafusos, modificadores etc.). Os elementos que precisam de um hospedeiro serão excluídos do modelo para todas as instâncias de conexões personalizadas se forem removidos sem seu hospedeiro. Os parafusos e as âncoras podem ajustar sua posição dependendo do elemento conectado que é removido da conexão personalizada junto com os parafusos e as âncoras.
   Nota: É possível adicionar conexões padrão a conexões personalizadas previamente definidas, mas somente quando o número inicial de elementos hospedeiros não for alterado. Por exemplo, na imagem abaixo, a conexão personalizada original consiste em dois ângulos de recorte (azul). A conexão personalizada é anexada à coluna estrutural para uma placa de base (verde) poder ser adicionada. No entanto, no caso da sobreposição de emenda da placa frontal (vermelho), uma viga adicional que não foi anexada à conexão personalizada original seria necessária. Por isso, a sobreposição de emenda da placa frontal não pôde ser adicionada à conexão personalizada.


4. Ao editar uma conexão personalizada:

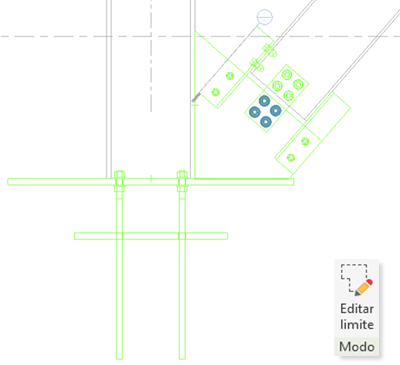

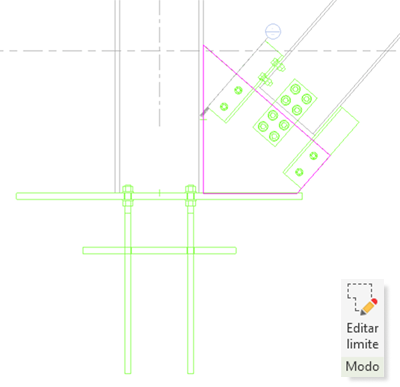

   • É possível modificar o limite das placas e dos cortes de contorno e o padrão de furos, parafusos, âncoras e conectores que fazem parte de uma conexão personalizada e não são controlados por uma conexão padrão.




   • É possível mover placas, perfis, soldas, parafusos, âncoras e conectores que fazem parte de uma conexão personalizada e não são controlados por uma conexão padrão.


   • Somente é possível selecionar elementos dessa conexão personalizada, os outros elementos do modelo ficam desativados e não podem ser selecionados.
5. No painel Editar tipo de conexão personalizada, clique em (Concluir) para aceitar as modificações da conexão personalizada ou clique em (Cancelar) para fechar o painel sem salvar as alterações.

Nota: Isso redefine a conexão personalizada. Se o modelo contiver várias instâncias do tipo de conexão personalizada modificada, todas as instâncias serão atualizadas (incluindo os parâmetros da instância). Você será avisado antes de executar essa ação.
