Use a nova opção global em Configurações estruturais para criar a geometria do elemento de aço começando no ponto de clique inicial e final exato.
painel Configurações estruturais
(Configurações estruturais) guia Elementos de aço estrutural Encurtamento automático Desativar encurtamento automático de elementos de aço durante a união automática.

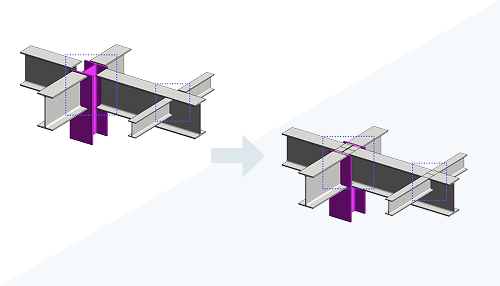

- A modelagem ponto a ponto define uma geometria precisa, permitindo verificar visualmente a correção dos elementos de aço.
- A nova opção global também alterará retroativamente a geometria de todos os elementos de aço do projeto existente.
- A modelagem ponto a ponto não altera o comportamento de união automática.
- Estrutura de aço estrutural
- Colunas de aço estrutural
- Treliça de aço estrutural
- Sistemas de vigas usando cortes de aço
- Contraventamentos usando elementos de aço
O parâmetro Comprimento foi movido para a categoria Cotas na paleta Propriedades e renomeado como Comprimento do sistema para refletir melhor que esse é o comprimento analítico, a distância teórica entre os dois pontos usados para criar o membro. O comprimento do elemento físico continuará a ser exibido com o parâmetro Comprimento do corte, que leva em conta todas as alterações de geometria no comprimento do membro.
Essa alteração é válida para todos os membros estruturais.
Comportamento e fluxo de trabalho da coluna inclinada
Esta atualização do fluxo de trabalho aumenta a confiabilidade dos parâmetros.
Ao adicionar uma coluna inclinada usando o fluxo de trabalho ponto a ponto, a geometria da coluna se estende até o ponto final do comprimento do sistema.
Se você desativar a opção ponto a ponto, a coluna inclinada se ajustará para um estado secundário. Nesse estado, a coluna é alinhada com a parte inferior da viga de interseção e anexada à menor linha de interseção. Isso difere do comportamento padrão que apara a face tangente à viga.
Para obter mais informações, consulte Modelagem de aço ponto a ponto.
