Modele facilmente o vergalhão de manivela em áreas congestionadas para evitar conflitos.
- É possível propagar o vergalhão com manivelas para elementos de concreto similares.
- Tal como os ganchos, a manivela é uma extremidade paramétrica da barra.
- É possível adicionar manivelas a vergalhões orientados pela forma e de forma livre. A presença da manivela define a forma, coincidindo com uma existente ou criando uma nova.
- A manivela é adicionada dentro do comprimento do segmento para vergalhões orientados pela forma e de forma livre.

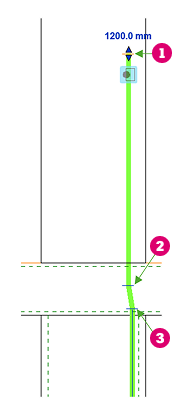

- Restrições de edição de barras com manivela: para cada extremidade da barra de manivela, há três posições de manipulador a partir das quais o deslocamento é medido:

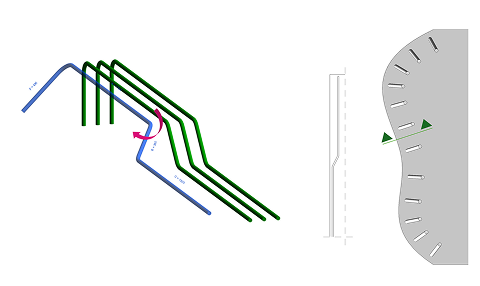

- Rotação da manivela e do gancho: a rotação da manivela é aplicada a todas as barras no conjunto e define a forma do vergalhão. Rotacione as barras individuais usando Editar barras. Para vergalhões de forma livre, a rotação padrão da manivela (0 grau) é perpendicular à superfície hospedeira.
- Dimensões da manivela e substituição por tipo: duplique um tipo de manivela existente para criar o seu próprio. Substitua os valores de inclinação da manivela e comprimentos para o tipo de vergalhão. Consulte Parâmetros de comprimento da manivela do vergalhão.
-
Reportar comprimentos do vergalhão de manivela e editar a família de formas de vergalhões:
- Controle a atribuição de ganchos, tratamentos de extremidade e manivelas nos parâmetros Tipo no início/Tipo na extremidade na família de formas de vergalhões.
- Use o novo parâmetro Nome da forma para reportar o código da forma das barras de manivela e das barras de esboço. O parâmetro é editável na família de formas.
- Adicione os comprimentos da manivela inicial/final aos parâmetros de forma do vergalhão para gerar relatórios no modelo.
- O Nome da forma é somente leitura no modelo.
Esse recurso foi sugerido pelos clientes no Fórum de ideias e é descrito no roteiro de produtos.
Para obter mais informações, consulte Definir e adicionar uma manivela de vergalhão e Editar restrições de vergalhão para barras de manivela.
