Posicionamento da vista para a folha e Posicionamento automatizado

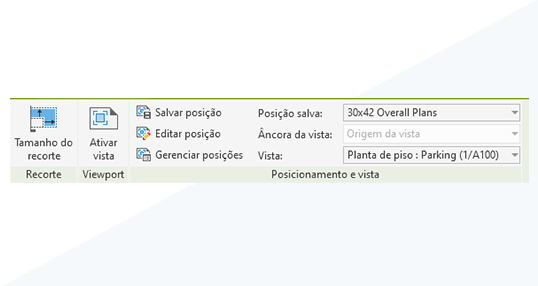

Use o painel Posicionamento e vista em Modificar | Viewports para salvar, revisar e gerenciar as posições da vista em uma folha.

Usar posições de vista salvas

Para alinhar vistas entre folhas, use as opções Âncora da vista:

• Origem da vista (padrão): para fixar e manter as posições da vista nas folhas em relação à origem da vista. Esse método é útil quando você deseja alinhar as vistas de orientação da planta entre folhas.
• Centro/Superior esquerda/Superior direita/Inferior direita/Inferior direita/Inferior esquerda, para fixar e manter as posições da vista nas folhas em relação à âncora da vista especificada. Esse método é útil quando você sempre deseja que as vistas sejam posicionadas em uma localização específica na folha, como próximo a um canto de bloco de título.

O posicionamento da vista para a folha é útil para casos em que você tem várias vistas de orientação da planta similares e deseja que elas se alinhem e permaneçam coordenadas entre as folhas. Ou você tem layouts típicos, como cortes de parede de construção, que deseja colocar no mesmo deslocamento para várias folhas.

A funcionalidade existente Trocar vista na folha foi integrada a estes fluxos de trabalho da seguinte forma:

• O parâmetro Posicionamento da viewport herdado foi mesclado com o parâmetro Âncora da vista.
• Âncora da vista = Origem da vista é o padrão para todas as vistas.
• As vistas com a região de recorte compatível e ativada podem usar Âncora da vista = Centro, bem como as novas opções adicionais da âncora: Superior esquerda/Superior direita/Inferior direita/Inferior esquerda.

É possível trocar as vistas atribuídas a uma posição salva. É exibido um prompt para desativar a posição, e é possível cancelar a atribuição ou reatribuir posições salvas a qualquer momento.

Um novo comando de suporte, Redefinir posições do bloco de margens e carimbo, foi adicionado ao menu do botão direito do mouse de Folhas no Navegador de projeto, para mover as instâncias de bloco de título colocadas nas folhas de volta para a origem padrão. Esse comando está disponível quando várias instâncias de bloco de margens e carimbo ou várias folhas do navegador de projeto são selecionadas.

Esse recurso foi sugerido por clientes no Fórum de ideias (em Alinhar vistas em folhas separadas e Mais controle sobre a colocação da vista em folhas) e é descrito no roteiro do produto.

Para obter mais informações, consulte Posicionamento da vista para a folha e Posicionamento automatizado.
