Visualizar problemas do gráfico

O Visualizador de problemas permite examinar os problemas de gráficos, incluindo erros e avisos, no Dynamo Player.

Para acessar o Visualizador de problemas

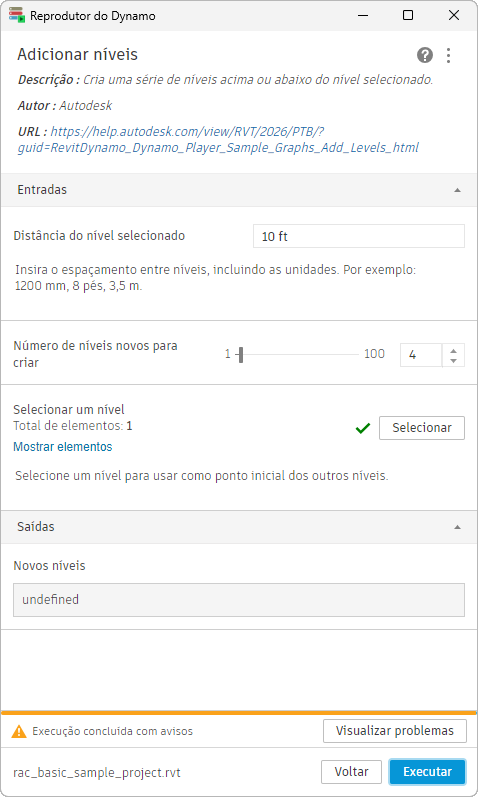

Quando um gráfico do Dynamo Player é executado com pelo menos um problema, você verá uma opção para abrir o Visualizador de problemas próximo à parte inferior do aplicativo.

Usar o Visualizador de problemas

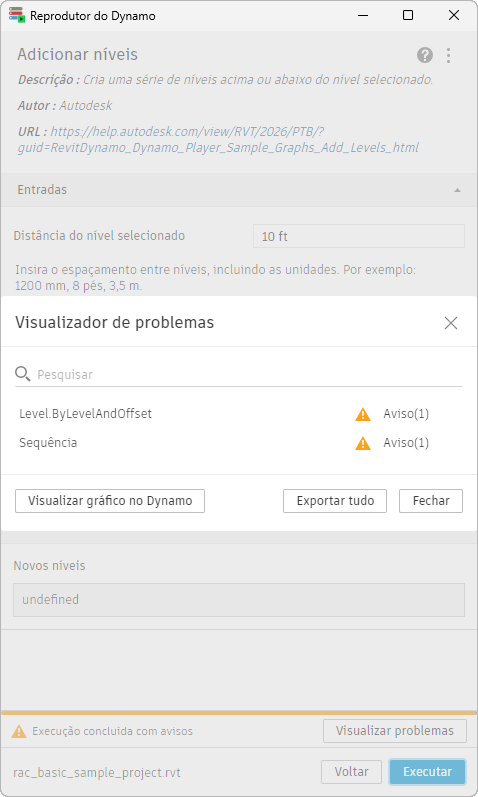

O Visualizador de problemas exibe uma lista de todos os erros ou avisos que afetam o gráfico no Dynamo. Para saber mais sobre cada problema, clique no título na lista e mais informações sobre o problema serão exibidas.

Se a lista de problemas for longa e você estiver procurando um problema específico, poderá encontrá-lo facilmente usando o recurso de pesquisa. A pesquisa somente cobre os títulos dos problemas, não o erro estendido ou o texto de aviso.

Para exportar os dados do problema

Para exportar os dados do problema para o formato CSV, use a opção Exportar todos na parte inferior da caixa de diálogo Visualizador de problemas. Os dados incluirão:

• Nome do gráfico
• Lista de nós com problemas
• Tipo: há quatro tipos de problemas:
  • 0: Desconhecido
  • 1: Aviso
  • 2: Erro
  • 3: Faltam entradas
• Mensagem de aviso ou erro
• URL: esse é um link para a documentação de erro, se ela existir.

Os dados de problemas exportados podem ajudar você ou seu gerente de BIM a solucionar problemas de gráficos.
