Criar uma parede cortina linear

Para criar uma parede cortina linear, adicione uma parede de arquitetura e selecione um tipo de parede cortina no Seletor de tipo.

1. Abra uma vista da planta de piso ou uma vista 3D.
2. Clique em (Parede: Arquitetura).

   Onde está?

   • Guia Arquiteturapainel Construirmenu suspenso Parede (Parede; Arquitetura)
   • Guia Estruturapainel Estruturamenu suspenso Parede (Parede; Arquitetura)
3. Selecione um tipo de parede cortina no menu suspenso Seletor de tipo.
4. Para criar uma parede com eixos cortina horizontais e verticais automáticos, especifique as propriedades Layout vertical e horizontal para o tipo de parede.

   Para obter mais informações, consulte Sobre o layout de elemento cortina derivado do tipo.

   Atenção: Você não pode mover eixos cortina automáticos após desenhar uma parede, a não ser que os torne independentes. Para fazer isso, selecione um eixo de parede cortina na paleta Propriedades, em Outro, selecione Independente para Associação do tipo. Alternativamente, você pode selecionar o eixo e clicar no pino que é exibido. Quando um eixo automático é independente, sua posição permanece fixa se você redimensiona a parede ou altera o layout do eixo usando as propriedades de tipo da parede cortina. Este parâmetro permite ajustar a posição de determinados eixos após criar o espaçamento igual de eixo. Se você colocou o eixo na parede cortina, ela não faria parte do cálculo de layout de eixo.
5. Crie a parede utilizando um dos seguintes métodos:
   • Desenhe a parede: Por padrão, Linha está ativa. Se não estiver ativa, clique em Modificar | guia Colocar paredepainel Desenhar (Linha) ou selecione outra ferramenta de desenho. Consulte Croqui.

     Quando você desenha uma parede, é possível definir rapidamente seu comprimento ao inserir um valor no teclado, aproveitando o recurso de cota interativa. Consulte Usar cotas interativas.

     Se desejar inverter a orientação da parede em torno de sua linha de localização,pressione Barra de espaço ao desenhar a parede. Isto funciona para todas as ferramentas de desenho de parede, como retângulos, círculos e arcos de três pontos.

   • Selecionar linhas (): Selecione linhas existentes. As linhas podem ser linhas de modelo ou arestas de elementos, como telhados, painéis cortina e outras paredes.

   Para sair da ferramenta Parede, pressione Esc duas vezes.

6. Para alterar um tipo de painel, faça o seguinte:
   1. Abra uma elevação ou uma vista onde possa ver os painéis de parede cortina.
   2. Selecione um painel.

      Mova o cursor sobre a aresta do painel e pressione Tab até que o painel seja selecionado. Observe a barra de status para obter informações, e em seguida clique para selecioná-lo.

   3. Selecione o tipo de painel apropriado do Seletor de tipos suspenso.
7. Se você desenhou uma parede cortina sem eixos automáticos (Sobre o layout de elemento cortina derivado do tipo), é possível adicionar os eixos manualmente. Consulte Adicionar um eixo de parede cortina.
8. Se necessário para o projeto, adicione montantes nos eixos.

   Consulte Colocar um montante secundário em um eixo cortina.

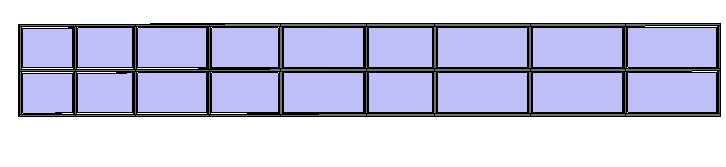

Parede cortina completada
