Localizar peças duplicadas no Inventor

Saiba como localizar peças duplicadas no Inventor.

Só as peças indexadas são usadas em pesquisas de duplicatas. Clique aqui para saber mais sobre indexação e os possíveis motivos pelos quais alguns arquivos podem não ser indexados.

No Inventor 2020.2 e em versões posteriores há um mecanismo de verificação dupla para verificar peças duplicadas. Para obter os resultados mais precisos, faça a atualização para o Inventor 2020.2 ou uma versão mais recente.

Localizar duplicatas

1. Especifique a geometria de entrada para pesquisa - selecione uma peça, uma montagem ou uma submontagem.

2. Na barra de ferramentas do Vault, clique em Localizar duplicatas. Para poder usar o comando, você deve trabalhar no projeto do Vault.

3. Opcional: marque a caixa Verificar peças do Centro de conteúdo para verificar as peças do Centro de conteúdo na montagem durante a pesquisa de duplicatas.

   Observação: Essa opção só está disponível no ambiente de montagem.

4. Opcional: marque a caixa Verificar peças liberadas para verificar as peças liberadas na montagem durante a pesquisa de duplicatas.

   Observação: Essa opção só está disponível no ambiente de montagem.

5. Clique em Pesquisar.

   Observação: A indexação de peças recém-adicionadas leva algum tempo. Na fila de trabalhos, procure detalhes sobre o status das peças indexadas.

6. Visualize os resultados da pesquisa.

7. No resultado da pesquisa de peças, clique em para exibir as opções que podem ser executadas.

Iniciar uma nova pesquisa

1. Clique em para iniciar uma nova pesquisa.

Visualizar resultados de pesquisas de peça única

1. Clique em Pesquisar. Os resultados das pesquisas de peças são exibidos no painel Localizar duplicatas.

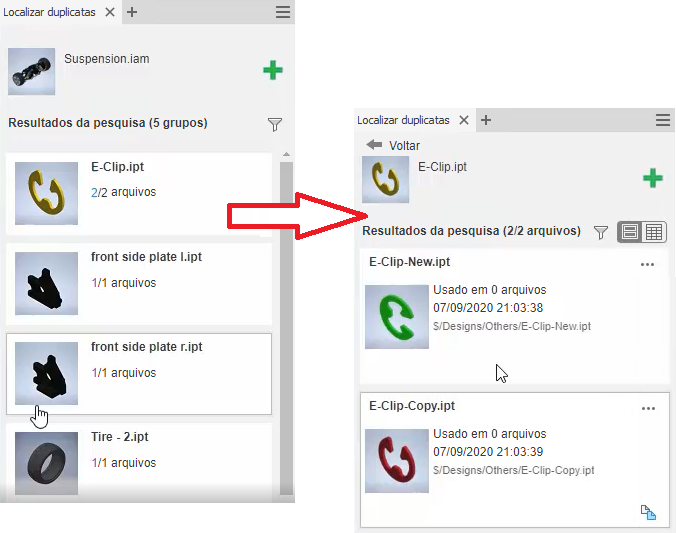

Visualizar resultados de pesquisas de montagens

1. Clique em Pesquisar. Os grupos de resultados de pesquisas são exibidos no painel Localizar duplicatas.

2. Clique no grupo de resultados desejado para visualizar peças duplicadas individuais.

   indica peças com a mesma origem (por exemplo, peças criadas com o Copy Design ou cópias manuais).

3. Clique em para voltar à lista de resultados de grupos.



Controla a exibição dos resultados da pesquisa. As seguintes opções de vista estão disponíveis:

Vista em miniatura

Exibe os resultados da pesquisa em uma lista com a visualização da imagem.

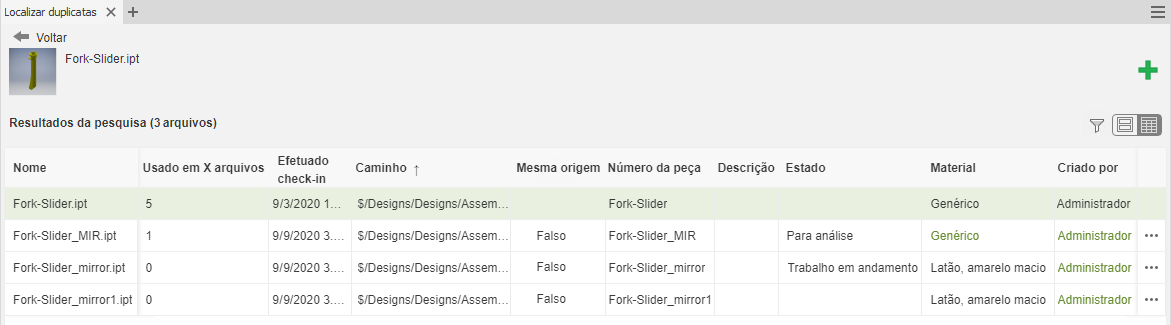

Vista de detalhes

Exibe os resultados da pesquisa com detalhes como o material, um caminho de arquivo ou os arquivos em que o arquivo de origem é usado. O arquivo de origem aparece primeiro na lista; assim, é fácil comparar os dados sobre o arquivo de origem e as duplicatas encontradas. As propriedades iguais são indicadas pela cor verde. Para ordenar as colunas, clique no título. Você também pode mover e encaixar o painel na parte inferior da janela de desenho do Inventor.

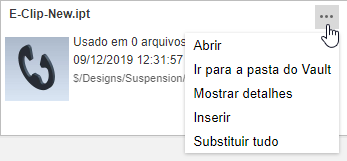

Operações de peça

Clique em ao lado da peça do resultado da pesquisa para acessar as seguintes opções:
