Просмотр объектов

Окно "Просмотр объектов" позволяет выполнять предварительный просмотр объектов на чертеже с различными визуальными стилями, направлениями взгляда, и конфигурациями экранного представления, без изменения представления области рисования.

Окно "Просмотр объектов" может открываться из различных областей программы. В зависимости от местоположения окна "Просмотр объектов" опции просмотра и навигации могут меняться. Например, при использовании окна "Просмотр объектов" для предварительного просмотра объектов в области рисования на экране отображается компас. При использовании окна "Просмотр объектов" для просмотра стилей в Диспетчере стилей компас не отображается, так как стили не являются объектами, расположенными в МСК или ПСК.

Режим графики для средства просмотра объектов

Средство просмотра объектов поддерживает кросс-платформенную систему 3D-графики (GSF). Чтобы включить эту графическую систему, установите для системных переменных FASTSHADEDMODE и AECOBJVWRGSMODE значение 1 (или ВКЛ.).

Если включена кросс-платформенная графическая система, в средстве просмотра объектов отображаются только поддерживаемые визуальные стили в раскрывающемся списке стилей. Отключите кросс-платформенную графическую систему с помощью переменной AECOBJVWRGSMODE, чтобы работать с полным набором визуальных стилей.

Повторно откройте средство просмотра объектов, чтобы применить изменения графической системы после изменения значения системной переменной AECOBJVWRGSMODE.

Предварительный просмотр объектов в области рисования

Окно "Просмотр объектов" позволяет выполнить предварительный просмотр одного или нескольких объектов, выбранных в области рисования.

1. В области рисования выберите объекты, которые необходимо предварительно просмотреть.
2. Выберите вкладку <Объект> панель «Общие» «Просмотр объектов». найти


Можно добавить дополнительные объекты в окно предварительного просмотра, не закрывая окно «Просмотр объектов». В один момент времени средство просмотра объектов может быть связано только с одним чертежом. Объекты из другого чертежа невозможно добавить до тех пор, пока не будет закрыто окно «Просмотр объектов» или связанный с ним чертеж.

1. Когда средство просмотра объектов уже открыто, а существующие объекты находятся в режиме предварительного просмотра, выберите новые объекты в области рисования, которые вы хотите добавить в текущую область просмотра.
2. Выберите вкладку <Объект> панель «Общие» «Просмотр объектов». найти

Предварительный просмотр объектов в Диспетчере стилей

Эффекты создаваемых стилей можно предварительно просматривать с помощью окна "Просмотр объектов" (Вспомогательный просмотр) в Диспетчере стилей.

1. Выберите вкладку «Управление» панель «Стиль и отображение» «Диспетчер стилей». найти
2. Выберите стиль, который требуется предварительно просмотреть.
3. Нажмите кнопку ("Вспомогательный просмотр") в левом нижнем углу окна Диспетчера стилей.

   Также можно нажать кнопку (Переключатель линейного редактирования) для отображения окна "Просмотр объектов" в Диспетчере стилей.

Предварительный просмотр формообразующих моделей в Обозревателе моделей

Обозреватель моделей - это окно, в котором пользователь создает формообразующие элементы и композиционные группы, выполняет их просмотр и операции с ними. Обозреватель моделей использует функцию "Просмотр объектов" для предоставления возможности предварительного просмотра выполняемых операций с формообразующими моделями и композиционными группами.

1. Выберите композиционную группу.
2. Выберите вкладку «Композиционная группа»панель «Изменить»«Показать обозреватель моделей». найти


Окна "Просмотр объектов"

Во многих диалоговых окнах есть встроенные инструменты просмотра объектов, позволяющие предварительно просматривать компоненты стилей, определений или инструментов. Ниже приведены примеры окон "Просмотр объектов".

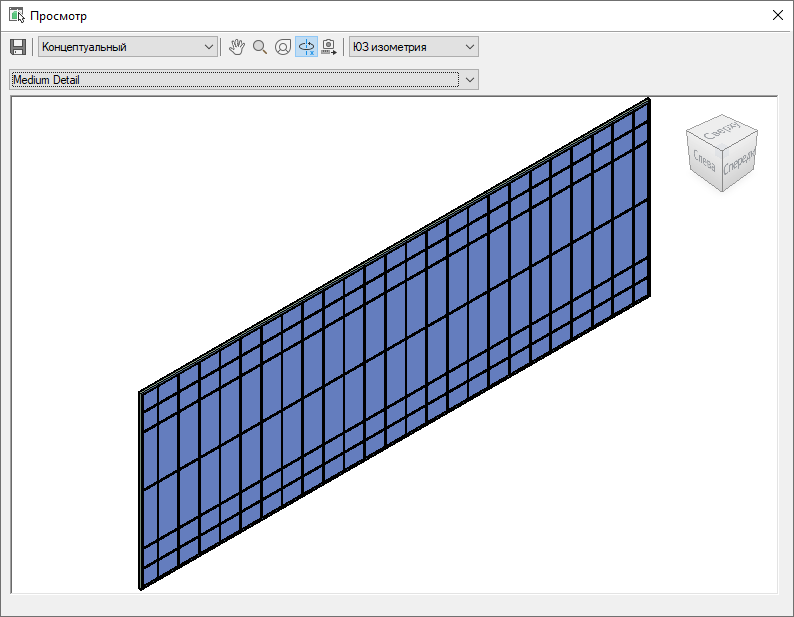

Окно "Просмотр объектов" на вкладке "Стиль скатов крыш"

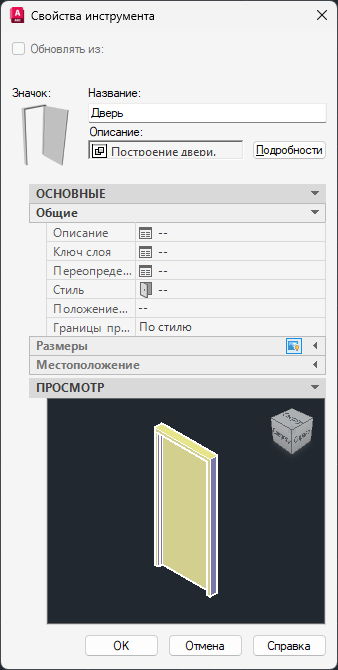

Окно «Просмотр объектов», внедренное в окно «Свойства инструмента»

Обновление средства просмотра объектов

В средстве просмотра объектов могут не отражаться измененные или удаленные в реальном времени объекты.

Чтобы принудительно обновить средство просмотра объектов, выполните одно из указанных ниже действий.

• Добавьте существующий или новый объект в средство просмотра объектов.
• Выполните панорамирование, поворот или щелкните ViewCube в окне просмотра объектов.
• Используйте определенные элементы пользовательского интерфейса, чтобы обновить вид в окне «Просмотр объектов».
