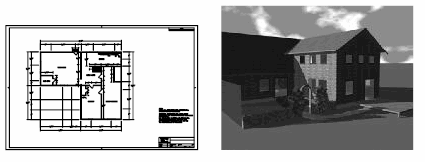

Растровые изображения представляют собой прямоугольную сетку мелких квадратиков или точек, называемых пикселами. Рассмотрим, например, фотографию дома: она составлена из множества разноцветных пикселов, которые в совокупности передают его внешний вид. Пикселы растрового изображения образуют сетку.
Растровые изображения, как и многие другие объекты чертежа, можно копировать, перемещать или подрезать. Изображение можно редактировать с помощью ручек, изменять его контрастность, подрезать прямоугольными и многоугольными контурами; кроме того, изображение само может быть использовано в качестве кромок для обрезки.
Форматы файлов изображений, поддерживаемые программой, включают большинство распространенных форматов, используемых в основных областях применения приложений для работы с изображениями: компьютерная графика, обработка документов, проектирование, картография и географические информационные системы (GIS). По глубине палитры картинки могут быть монохромными, 8-битовыми в уровнях серого, а также 8- и 24-битовыми цветными. Изображения с глубиной цветности 16 бит не поддерживаются.
В некоторых растровых форматах существует понятие прозрачных пикселов. При включении режима прозрачности изображения программа распознает прозрачные пикселы и позволяет просматривать сквозь них графические объекты в области рисования. (В монохромных изображениях фоновые пикселы считаются прозрачными.) Прозрачные изображения могут быть черно-белыми или цветными.
Поддерживаемые форматы файлов растровых изображений
| Формат | Расширение |
|---|---|
| Формат Adobe Photoshop | PSD |
| Формат сетки Arc/Info ASCII Grid | ASC, TXT |
| Двоичный формат сетки Arc/Info | ADF |
| Autodesk Animator | FLI, FLC |
| CALS Тип | CAL, MIL, RST, CG4, GP4, CALS |
| Формат DDS (HDR) | DDS |
| Digital Terrain Elevation Data | DT0, DT1, DT2 |
| Формат сжатого изображения ECW | ECW |
| FAST-L7A | FST |
| GIS-GeoSPOT | BIL, BIP, BSQ |
| Формат графического обмена (GIF) | GIF |
| Формат HDR | HDR, PIC |
| Формат ILM OpenEXR | EXR |
| Image Systems CCITT Group 4 | IG4 |
| Формат файлов обмена JPEG | JPG, JPEG |
| JPEG2000 | JP2, J2K |
| Macintosh PICT | PCT, PICT |
| MrSid | SID |
| Собственный формат DOQ | DOQ, NWS, NES, SES, SWS |
| NITF | NTF |
| Переносимая сетевая графика (PNG) | PNG |
| Формат QuickBird TIFF | TIF, TIFF |
| RLC | RLC |
| Формат Tagged Image File Format | TIF, TIFF |
| Формат изображений TrueVision Targa | TGA |
| Цифровая модель рельефа USGS | DEM |
| BMP-файл Windows | BMP, DIB, RLE |
| ZSoft PC Paintbrush | PCX |
