Устранение различий связанного компонента

Обновите значения компонента для соответствия связанному компоненту Inventor.

1. Выберите вкладку "Проект"панель "Инструменты проекта""Диспетчер". найти

2. В Диспетчере проектов щелкните вкладку "Местоположение".

3. На вкладке "Местоположение" выберите связанный компонент с различиями.
4. Выберите "Отображение подробных сведений и соединений".
5. В области подробных сведений и соединений выберите вкладку "Подробности".
6. Выполните одну из следующих операций:

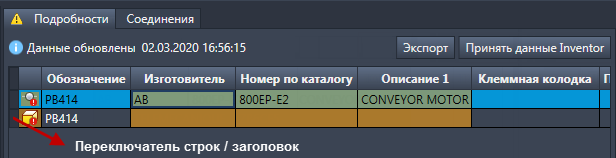

   • Щелкните селектор строки (заголовок) для выбора всей строки компонента Инструментарий AutoCAD Electrical.

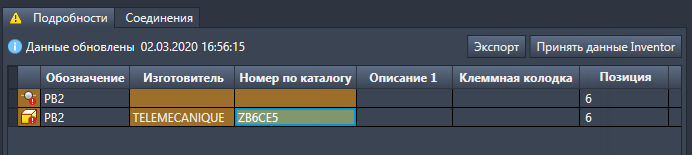

   • щелкнуть отдельную ячейку.

7. Нажмите "Принять Inventor".

   При наличии различий в атрибутах позиционного обозначения, функциональной группы и места можно вручную обновить значение компонента Electrical аналогичными значениями Inventor, поскольку эти атрибуты не являются частью операции "Принять Inventor".

8. В диалоговом окне "Вставить/Редактировать компонент" нажмите кнопку "ОК", чтобы принять значения детали Inventor.
9. После обновления данных каталога нажмите "Да", чтобы обновить все связанные значения, такие как изготовитель, код сборки, номер по каталогу, номинальное значение, список выводов, позиция, компоновочный образ монтажной панели и описание выбранного компонента.
10. На вкладке "Местоположение" выберите "Обновить" , чтобы просмотреть обновленный связанный компонент на виде дерева компонентов.
