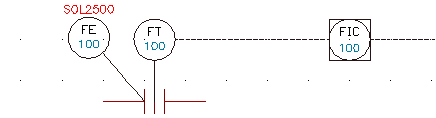

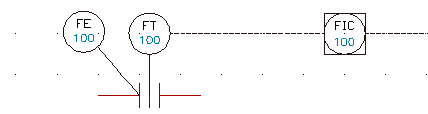

В следующем примере рассматриваются два представления клапана — на чертеже КИПиА (FE100) и на электрической схеме (SOL2500). Эти изображения одного и того же физического устройства имеют различные позиционные обозначения в зависимости от типа чертежа, в котором они используются. Хотя все устройства представлены родительскими графическими образами, между ними можно установить равноправную взаимосвязь так, что имя позиционного обозначения схемы Electrical автоматически указывает на чертеж КИПиА, а перекрестные ссылки позиционного обозначения КИПиА указывают на выноску позиционного обозначения схемы. |
|
Графический образ "кружка устройства" на чертеже КИПиА, обозначающий физическое устройство, используется вместе с дополнительным разделенным позиционным обозначением. Вместо одного атрибута ПОБОЗНАЧЕНИЕ1 он имеет два позиционных обозначения: ПОБОЗНАЧЕНИЕ1 PART1 и ПОБОЗНАЧЕНИЕ1 PART2. «Кружок устройства» также настроен как обычный родительский графический образ схемы Инструментарий AutoCAD Electrical, не имеющий точек подключения проводов. В него, помимо атрибутов, которые включает в себя обычный родительский графический образ, включены два дополнительных атрибута:
Графический образ соленоида родительского элемента схемы содержит только один дополнительный атрибут — WDTAGALT с копией значения выноски КИПиА. |
|
Все рабочие чертежи должны быть частью текущего проекта Инструментарий AutoCAD Electrical, чтобы значение WDTAGALT на чертеже КИПиА автоматически обновлялось при редактировании имени позиционного обозначения родительского элемента схемы, и наоборот. Использование функции ПЕРЕХОД Инструментарий AutoCAD Electrical при работе с одним из этих чертежей приводит к автоматическому отображению другого чертежа в окне перехода.
- Откройте Диспетчер проектов.
- Откройте проект, содержащий чертеж КИПиА и чертеж схемы.
- Откройте чертеж схемы, дважды щелкнув на ней в Диспетчере проектов.
- Увеличьте изображение, чтобы требуемый графический образ схемы был хорошо виден.
- Откройте чертеж КИПиА, дважды щелкнув на нем в Диспетчере проектов.
- Увеличьте изображение, чтобы увидеть представление соответствующего клапана.
- В Диспетчере проектов дважды щелкните на имени проекта и выберите "Свойства".
- Откроется диалоговое окно "Свойства проекта". В разделе "Параметры перекрестных ссылок" диалогового окна "Перекрестные ссылки" выберите "Равноправные".
- Нажмите кнопку "ОК".
- Правой кнопкой мыши щелкните на графическом образе схемы для редактирования на чертеже (в данном случае SOL2500).
- В меню выберите "Редактировать компонент".
- В диалоговом окне "Вставить/Редактировать компонент" выберите "Использованные позиционные обозначения: схема".
- Выберите "Показать все компоненты для всех семейств".
В списке появляются значения позиционных обозначений для другого графического образа.
- Выберите представление клапана (в данном случае FE100) с кодом семейства IN (для контрольно-измерительных устройств).
- Щелкните "Копировать позиционное обозначение".
- В диалоговом окне "Копировать позиционное обозначение" щелкните WDTAGALT.
- В диалоговом окне "Вставить/Редактировать компонент" щелкните "Показать/Редактировать \Разное\".
- Убедитесь в том, что в значении WDTAGALT содержится значение ПОБОЗНАЧЕНИЕ1 клапана (в данном случае FE100) и нажмите кнопку "ОК".
- В диалоговом окне "Вставить/Редактировать компонент" нажмите кнопку "ОК".
- Чтобы обновить чертеж, нажмите кнопку "Сейчас" в диалоговом окне "Обновить другие чертежи".
Значение WDTAGALT схематического образа автоматически обновляется, и значение ПОБОЗНАЧЕНИЕ1 клапана (или объединенное значение ПОБОЗНАЧЕНИЕ1 PART1/ПОБОЗНАЧЕНИЕ1 PART2) появляется рядом с образом на чертеже.
Значение WDTAGALT клапана автоматически обновляется, и значение ПОБОЗНАЧЕНИЕ1 схематического образа появляется рядом с клапаном на чертеже.
