Чтобы обеспечить работоспособность некоторых функций автоматизации в Инструментарий AutoCAD Electrical, должны выполняться специальные соглашения об именовании объектов. При создании новых интеллектуальных графических образов Инструментарий AutoCAD Electrical с целью использования их в Инструментарий AutoCAD Electrical рекомендуется (хотя это и не обязательно) следовать предлагаемому в следующем разделе соглашению об именовании. Пользовательские графические образы обладают всеми преимуществами объектов Инструментарий AutoCAD Electrical.
Компоненты — Общая информация
Компоненты схемы, такие как реле, выключатели, сигнальные лампы и дискретные устройства управления двигателем (за исключением графических образов ввод/вывод ПЛК) именуются по следующему соглашению:
- Максимум 32-символьный блок имени, первый символ — либо "H", либо "V" для горизонтально или вертикально вставляемого провода.
- Следующие два символа зарезервированы под тип семейства (например, PB — для кнопок включения, CR — для реле управления, LS — для концевых выключателей). Ноль (0) в качестве второго символа типа семейства (например, ноль в общем имени графического образа), означает, что графический образ не инициирует изменение номера провода. (Например, T0 — для клемм, W0 — для обозначений кабелей, C0 — для соединителей).
- Четвертый символ — это, как правило, 1 или 2: 2 для дочерних контактов и 1 для всего остального (родительского или автономного компонента).
- Если графический образ — это контакт, тогда пятый символ будет "1" для замыкающего или "2" — для размыкающего контакта.
- Остальные символы не определяются. Они используются для обеспечения уникальности имен.
Примеры:
|
HCR1.dwg |
Катушка реле управления, горизонтально вставляемое звено |
|
VCR1.dwg |
Катушка реле управления, вертикально вставляемое звено |
|
HCR21.dwg |
Горизонтальный контакт реле, замыкающий |
|
HCR22.dwg |
Горизонтальный контакт реле, размыкающий |
|
HCR22T.dwg |
Горизонтальный контакт реле, размыкающий, с номерами клемм на линии соединения |
|
VPB11.dwg |
Вертикальная кнопка включения, родительский контакт, замыкающий |
|
VPB21.dwg |
Вертикальная кнопка включения, дочерний контакт, замыкающий |
|
HLS11.dwg |
Горизонтальный концевой выключатель, родительский, замыкающий |
|
HLS11H.dwg |
Горизонтальный концевой выключатель, родительский, замыкающий. Удерживается замкнутым. |
|
VLT1RP.dwg |
Вертикальная сигнальная лампа, красная, проверка нажатием |
|
HW01.dwg |
Горизонтальное обозначение кабеля, не инициирует изменение номера провода |

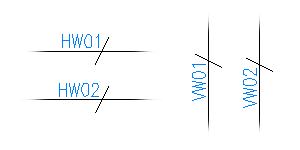

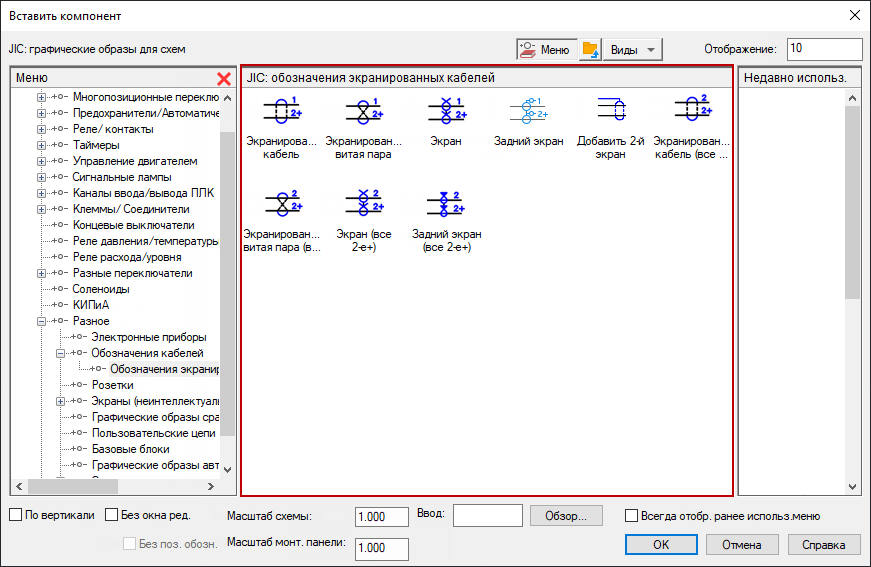

Графические образы обозначения кабеля
Графические образы обозначения проводника кабеля Инструментарий AutoCAD Electrical именуются в соответствии со следующим форматом:
- Первый символ — "H" или "V" для вставки провода по горизонтали или по вертикали.
- Следующие два символа — "W0". Ноль (0) означает, что графический образ не инициирует изменение номера провода.
- Четвертый символ — "1" или "2": "1" — для родительского обозначения или "2" — для дочернего обозначения.
- Остальные символы не определяются.
Примеры:
|
HW01.dwg |
Родительское обозначение проводника кабеля, горизонтально вставляемый провод |
|
HW02.dwg |
Дочернее обозначение кабеля, горизонтально вставляемый провод |
|
VW01.dwg |
Родительское обозначение проводника кабеля, вертикально вставляемый провод |
|
VW02.dwg |
Дочернее обозначение кабеля, вертикально вставляемый провод |
Графические образы обозначения места компонентов
В приложении Инструментарий AutoCAD Electrical предполагается, что имена графических образов места начинаются с символов WDXX.
Конфигурация и графические образы ссылок на главную линию многозвенной цепи
Вставки следующих блоков должны находиться в области поиска Инструментарий AutoCAD Electrical:
|
WD_M.dwg |
Вставка блока, содержащего около 50 скрытых атрибутов. В них содержатся настройки чертежа. |
|
WD_PNLM.dwg |
Дополнительная вставка блока, состоящая из нескольких скрытых атрибутов. В них содержатся имеющиеся в чертеже настройки для функций компоновки монтажной панели. |
|
WD_MLRH.dwg |
Вставка блока, содержащего первый номер линейной ссылки многозвенной цепи и дополнительную информацию, например данные об интервале для звеньев и о длине многозвенной цепи. |
|
WD_MLRV.dwg |
См. предыдущий графический образ, но для многозвенной цепи, ориентированной по горизонтали. |
|
WD_MLRHX.dwg |
Дополнительная, определяемая пользователем альтернатива для WD_MLRH.dwg. Это имя графического образа используется в Инструментарий AutoCAD Electrical, если выбран параметр «Пользовательский блок» в диалоговом окне «Номера ссылок на линии», запускаемом из диалогового окна «Свойства чертежа» |
|
WD_MLRVX.dwg |
См. предыдущий графический образ, но для многозвенной цепи, ориентированной по горизонтали. |
«Формат чертежа». Графические образы соединителей
- Первый символ — "H" или "V" для выбора ориентации по горизонтали или по вертикали.
- Следующие два символа — это "CN", то есть соединитель.
- Четвертый символ — "1" или "2": "1" — родительский, а "2" — дочерний.
- Пятым символом является "_"
- Шестым символом является цифра от "1" до "9" — номер стиля.
- Седьмой символ:
(Раскрывающийся список) указывает идентификатор штекера или гнезда: P = Штекер, J = Гнездо (Розетка)
(Только) указывает направление провода: 1 = справа, 2 = сверху, 4 = слева и 8 = снизу
- Восьмой символ — "P" или "J": P = Штекер, J = Гнездо (Розетка)
Примеры:
|
HCN1_14P.dwg |
Горизонтальный одиночный родительский соединитель (штекер), идущий слева или снизу |
|
VCN2_18P.dwg |
Вертикальный одиночный дочерний соединитель (штекер), идущий слева или снизу |
|
HCN1_11J.dwg |
Горизонтальный одиночный родительский соединитель (розетка), идущий справа или сверху |
|
VCN2_12P.dwg |
Вертикали одиночный дочерний соединитель (штекер), идущий справа или сверху |
После завершения параметрического построения соединителя создается уникальное определение нового блока. Каждый соединитель получает обозначение в рамках уникального соглашения об именах внутри одного проекта.
|
HCN1_14P_nnn |
Горизонтальный соединитель, где "nnn" — случайный номер для обеспечения уникальности обозначения |
|
VCN1_18P_nnn |
Вертикальный соединитель, где "nnn" — случайный номер для обеспечения уникальности обозначения |

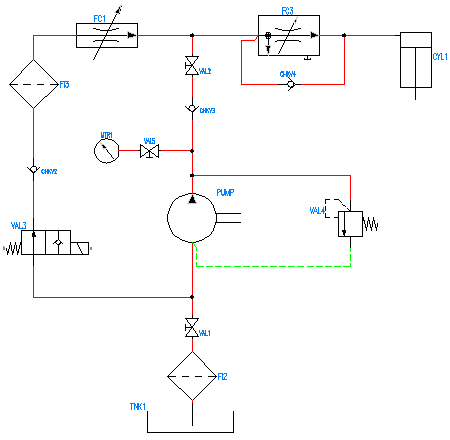

Графические образы для гидравлического оборудования
Число символов в блоке имени не должно превышать 32.
- Первый символ — "H" или "V" для горизонтального или вертикального провода.
- Следующие два символа — это первые две буквы имени семейства (например, FI для фильтров, CY для цилиндров, PM для насосов).
- Четвертый символ — это "1" для графических образов гидравлического оборудования в виде отдельных компонентов.
- Используйте символ "_" и задайте осмысленное имя, соответствующее графическому образу.
Пример:
|
HCYL1_plunger_cyl.dwg |
Горизонтальный отдельный резервуар; plunger_cyl — осмысленное имя для этого графического образа |
Графические образы обозначения провода на линии соединения
При создании шаблонов графических образов обозначения провода на линии соединения необходимо, чтобы в каждой точке соединения имелся "хвостик" — короткий отрезок объекта линии. Он может быть маленьким, но его присутствие обязательно для того, чтобы блок, вставленный на линии соединения, можно было обнаружить при отслеживании проводной сети в Инструментарий AutoCAD Electrical. Для графических образов обозначения провода на линии соединения применяется следующее соглашение об именах:
- Первый символ — "H" или "V" для вставки провода по горизонтали или по вертикали.
- Следующие три символа — "T0_"
- Остальные символы не определяются.
Пример:
|
HT0_RED.dwg |
Обозначение на линии соединения "КРАСНЫЙ", провод вставляется по горизонтали |

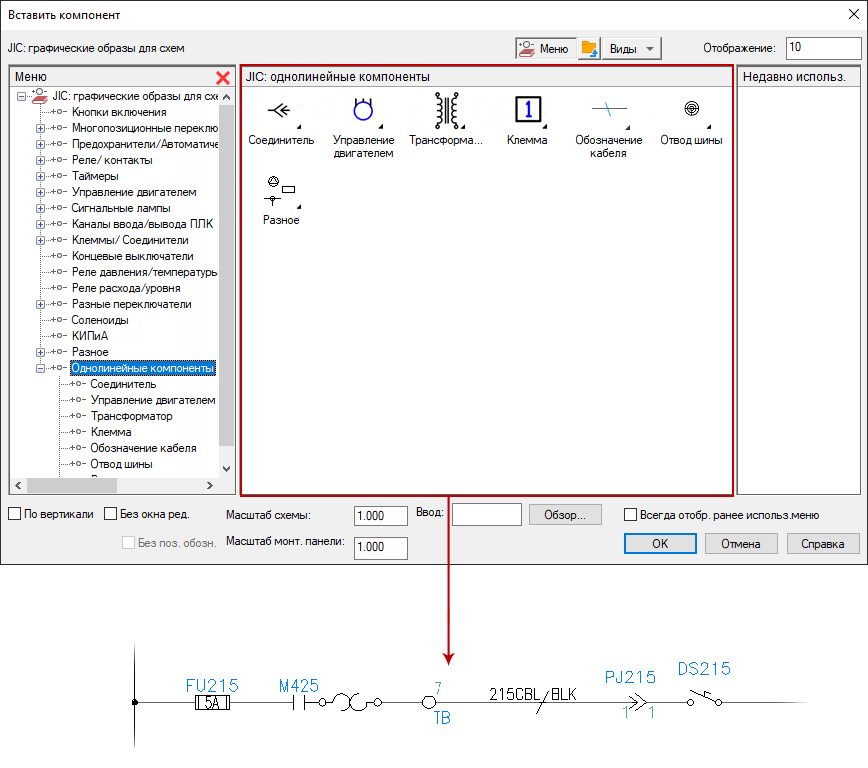

Однолинейные графические образы
Для однолинейных образов используется то же соглашение об именовании, что и для родительских и дочерних графических образов схемы. Суффикс "1-" добавляется, чтобы сформировать уникальные имена блоков однолинейных образов. Однако имя графического образа не определяет графический образ как однолинейный образ. Однолинейный графический образ определяется атрибутом WDTYPE со значением "1-" этого графического образа или со значением "1-1" для графического образа однолинейного разветвителя цепи.
Графический образ разветвителя цепи может выполнять две функции.
- Обеспечивает точку прикрепления для представления однолинейной цепи, которая начинается в данном месте.
- Используется для разрыва однолинейной шины в месте подключения цепи.
В однолинейном шаблоне двойной цепи имеются три графических образа разветвителя цепи. Один — в обычной точке, где цепь связывается с шиной. В каждом из двух плеч цепи имеются дополнительные варианты графического образа, которые обозначают точки, где начинаются части двойной цепи. Данные графические образы разветвителя цепи обеспечивают точное формирование отчетов для однолинейной цепи, в которой представлены одиночные и двойные цепи.
Поставляются следующие графические образы разветвителей цепи.
- HDV1_BT_1-.dwg — символ узла в виде точки для горизонтальной однолинейной цепи.
- VDV1_BT_1-.dwg — символ узла в виде точки для вертикальной однолинейной цепи.
- HDV1_BTT_1-.dwg — Т-образное соединение для двойной горизонтальной цепи.
- VDV1_BTT_1-.dwg — Т-образное соединение для двойной вертикальной цепи.
- HDV1_BTL_1-.dwg — угловое соединение для двойной горизонтальной цепи.
- VDV1_BTL_1-.dwg — угловое соединение для двойной вертикальной цепи
Атрибут WDTYPE со значением "1-1", обозначает графический образ разветвителя цепи.

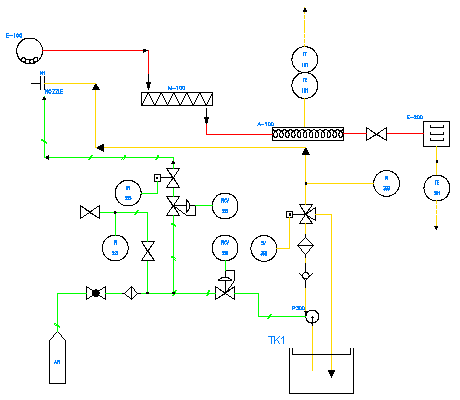

Графические образы схем трубопроводов и контрольно-измерительных приборов
Число символов в блоке имени не должно превышать 32.
- Первый символ — "H" или "V" для горизонтального или вертикального провода.
- Следующие два символа — это первые две буквы имени семейства (например, GV для мембранных клапанов, IN для измерительных приборов, N для сопел).
- Четвертый символ — это "1" для графических образов схем трубопроводов и контрольно-измерительных приборов в виде отдельных компонентов.
- Используйте символ "_" и задайте осмысленное имя, соответствующее графическому образу.
Пример:
|
VTK1_ver_tank.dwg |
Отдельный вертикальный циклон; ver_tank — осмысленное имя для этого графического образа |

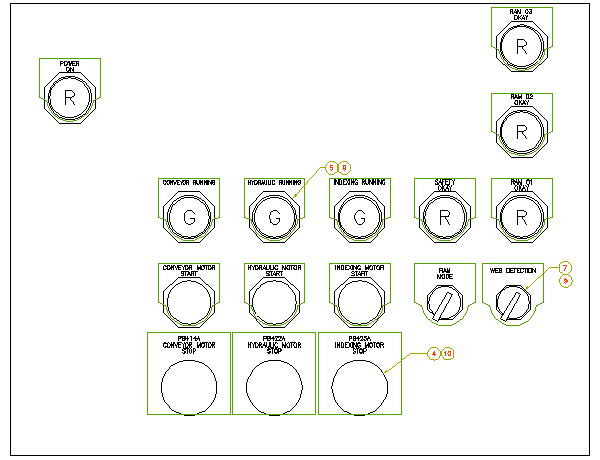

Графические образы компоновки монтажной панели
Соглашение об именах не применяется, но ограничение на длину имени блока AutoCAD не более 32 символов должно соблюдаться.
Параметрические графические образы витой пары
Параметрически генерируемое представление витой пары состоит из двух экземпляров одного графического образа (не существует родительских/ дочерних версий). Этот графический образ должен содержать атрибут ACE_FLAG равный "3". Для параметрических графических образов витой пары применяется следующее соглашение об именах:
- Первые четыре символа — "HT0_" или "VT0_" для параметрических графических образов, ориентированных по горизонтали или по вертикали
- Остальные символы могут быть любыми (по умолчанию установлено "TW").
Примеры:
|
HT0_TW.dwg |
Графический образ параметрического соединителя, ориентированного по горизонтали |
|
VT0_TW.dwg |
Графический образ параметрического соединителя, ориентированного по вертикали |
Графические образы параметрического построения ввода/вывода ПЛК
Имена этих графических образов начинаются с символов "HP" или "VP" (звено по горизонтали или по вертикали) с последующими цифрами от 1 до 9. Цифра соответствует выбранному стилю модуля ПЛК или внешнему виду. Цифры с 1 по 5 определены в библиотеке Инструментарий AutoCAD Electrical, а цифры с 6 по 9 могут быть определены пользователем.
Графические образы выводов соединителей штырь/гнездо
Графические образы соединителей Инструментарий AutoCAD Electrical именуются в соответствии со следующим соглашением:
- Первый символ — "H" или "V" для вставки провода по горизонтали или по вертикали.
- Следующие два символа — "C0", если соединитель не инициирует изменение номера провода. (Символ "0" означает, что номера провод не изменяется. Символы "CN" используются, если соединитель инициирует изменение номера провода.)
- Четвертый символ — "1" или "2": "1" — для родительского, а "2" — для дочернего обозначения.
- Остальные символы не определяются.
Графические образы сращиваний
Для сращиваний применяется следующее соглашение об именах:
- Первые четыре символа — "HSP1" или "VSP1" для сращивания по горизонтали или по вертикали.
- Следующие символы с пятого по седьмой — "001", "002", "003", и т. д.
Примеры:
|
HSP1001.dwg |
Сращивание по горизонтали №1 |
|
VSP1001.dwg |
Сращивание по вертикали №1 |
|
HSP1003.dwg |
Сращивание по горизонтали №3 |

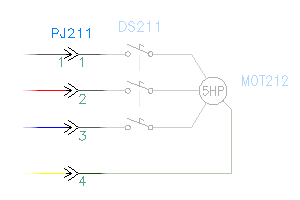

Графические образы стрелок цепи источника/приемника
Для графических образов стрелок цепи в Инструментарий AutoCAD Electrical действует следующее соглашение:
- Первые четыре символа имен этих графических образов — либо "HA?S" для стрелок цепи источника, либо "HA?D" для стрелок цепи приемника. "?" соответствует цифре для стиля стрелки (цифры с 1 по 4 определены в библиотеке Инструментарий AutoCAD Electrical, а цифры с 5 по 9 могут быть определены пользователем).
- Символы с 5 по 11 могут быть определены пользователем.
Можно создать собственные стили стрелки с помощью этих неиспользуемых цифр (например, HA5S... и HA5D...). Например, скопируйте файлы Autodesk\Acade {версия}\Libs\jic1\ha1s*.dwg to ha5s*.dwg и Autodesk\Acade {версия}\Libs\jic1\ha1d*.dwg to ha5d*.dwg. Получите доступ в AutoCAD к каждому из скопированных графических образов стрелки и отредактируйте их по необходимости. Затем для получения доступа к новому стилю стрелки установите стиль стрелки по умолчанию равным "5" в диалоговом окне "Свойства чертежаСтили".

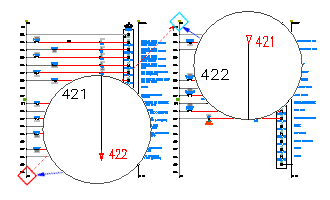

Графические образы отдельных перекрестных ссылок:
Действует такое же соглашение об именах, как для графических образов цепей источник/приемник (т. е. HA?S* и HA?D*), но без атрибута НОМЕРПРОВОДА в графическом образе.

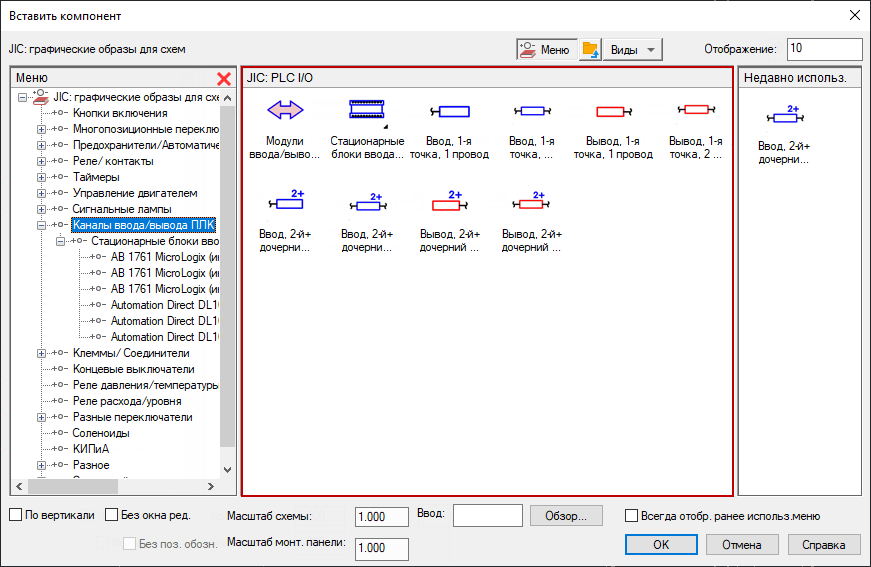

Графические образы отдельных точек ввода/вывода ПЛК
Имена этих графических образов начинаются с "PLCIO" и могут иметь длину до 32 символов. Кроме префикса PLCIO, в Инструментарий AutoCAD Electrical нет другого соглашения об именовании.
Примеры:
|
PLCIO50E1761-L16AWA.dwg |
AB 1761 модель L16-AWA с интервалом для звеньев 0.5 ед. измер. |
|
PLCIOI1T.dwg |
Отдельная точка ввода, отдельная точка подключения |
Графические образы отдельных клемм
Для отдельных клемм действует следующее соглашение об именах:
- Первые два символа — "HT".
- Третий символ — "0", если на клемме не инициируется изменение номера провода, — "1", если графический образ клеммы инициирует изменение номера провода
- Четвертый символ — знак подчеркивания (_), если клемма не содержит атрибутов для обработки в Инструментарий AutoCAD Electrical (таких как пустой неаннотированный графический образ клеммы). В противном случае символьные позиции с четверной по восьмую в имени файла графического образа определяются пользователем.
Примеры:
|
HT0001.dwg |
Квадратная клемма с аннотацией, номер провода не изменяется |
|
HT1001.dwg |
См. предыдущий графический образ, но клемма инициирует изменение номера провода |
|
HT0_01.dwg |
Пустая квадратная клемма без аннотации, номер провода не изменяется |
Графические образы, определяемые пользователем
Для пользовательских обозначений в Инструментарий AutoCAD Electrical действует следующее соглашение:
- Первый символ — "H" или "V" для вставки провода по горизонтали или по вертикали.
- Следующие два символа — от "ZA" до "ZZ".
- Остальные символы могут быть определены пользователем
Графические образы точек провода
В Инструментарий AutoCAD Electrical предполагается, что имя этого графического образа — WDDOT.dwg.
Графические образы номера провода
В Инструментарий AutoCAD Electrical номер провода — это вставка блока, состоящая из одного атрибута номера провода. Начало отсчета этой вставки блока находится на его проводе с атрибутом номера провода, расположенным над ним, под ним или в стороне от точки вставки блока.
Примеры:
|
WD_WNH.dwg |
Номер провода для вставки провода по горизонтали |
|
WD_WNV.dwg |
Номер провода для вставки провода по вертикали |
|
WD_WCH.dwg |
Дополнительная копия номера провода для горизонтального провода |
|
WD_WCV.dwg |
Дополнительная копия номера провода для вертикального провода |
Инструментарий AutoCAD Electrical также поддерживает номера проводов на линии соединения, которые повторяют значение главного номера провода. Обозначение провода на линии соединения содержит имя блока, повторяющее имя графического образа клеммы, которая не инициирует изменение номера провода.
Примеры:
|
HT0_W1.dwg |
Обозначение провода на линии соединения, вставка провода по горизонтали, короткий номер провода |
|
HT0_W3.dwg |
Обозначение провода на линии соединения, вставка провода по горизонтали, более длинный номер провода |
|
VT0_W1.dwg |
Обозначение провода на линии соединения, вставка провода по вертикали, короткий номер провода |
|
VT0_W2.dwg |
Номер провода на линии соединения, вставка провода по вертикали, средняя ширина провода, вставка провода по вертикали |
Тип семейства
Второй и третий символы имени графического образа зарезервированы под тип семейства (например, PB — для кнопок включения, CR — для реле управления, LS — для концевых выключателей). Тип семейства может использоваться для определения имени таблицы поиска в каталоге и имени позиционного обозначения для компонента. В поставляемых вместе с Инструментарий AutoCAD Electrical библиотечных графических образах используются следующие типы семейств.
|
Тип семейства |
Описание |
|---|---|
|
AM |
Амперметры |
|
AN |
Зуммеры, гудки, звонки |
|
BA |
Аккумуляторы |
|
BV |
Шаровые клапаны |
|
C0, CN |
Соединители/выводы |
|
CA |
Конденсаторы |
|
CB |
Автоматические выключатели |
|
CR |
Реле управления |
|
DB |
Распределительные блоки |
|
DI |
Диоды |
|
DN |
Сети устройств |
|
DR |
Приводы |
|
DS |
Разъединители |
|
DV |
Поля устройств |
|
EN |
Корпусы/аппаратные средства |
|
FL |
Реле уровня |
|
FM |
Частотомеры |
|
FS |
Расходометры |
|
FT |
Педальные переключатели |
|
FU |
Предохранители |
|
GV |
Запорные клапаны |
|
LR |
Реле блокировки |
|
LS |
Концевые выключатели |
|
LT |
Индикаторы, контрольные индикаторы |
|
LV |
Проходные запорные вентили |
|
MO |
Двигатели |
|
MS |
Пускатели двигателей/контакторы |
|
OL |
Реле перегрузки |
|
PB |
Кнопки включения |
|
PC |
Шнуровые выключатели |
|
PE |
Фотоэлектрические переключатели |
|
PG |
Переключатели с А-штырями |
|
PM |
Измерители мощности |
|
PS |
Переключатели давления |
|
PW |
Источники питания |
|
PX |
Бесконтактные переключатели |
|
RE |
Резисторы |
|
SP |
Сращивания |
|
SS |
Многопозиционные переключатели |
|
SU |
Ограничители перенапряжений |
|
SV |
Соленоиды |
|
SW, TG |
Тумблерные переключатели |
|
T0, T1 |
Клеммы |
|
TC |
Термопары |
|
TD |
Реле времени |
|
TS |
Реле температуры |
|
VM |
Вольтметры |
|
VR |
Переменные резисторы |
|
WO |
Кабели, многожильные кабели |
|
XF |
Трансформаторы |
