Диалоговое окно "Сохранить цепь в графическом меню"

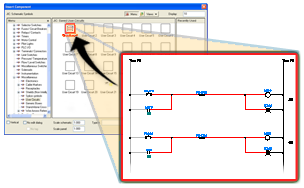

Сохранение схем, выбранных рамкой, на странице "Сохраненные пользовательские цепи" в графическом меню.

найти

 Ввод команды:  AESAVECIRCUIT

Сохранение выбранных рамкой участков схем для последующего повторного использования.

Совет: Для получения качественного изображения значка при сохранении цепи увеличьте ее изображение на весь экран.

Меню	Иерархическая структура создается путем считывания информации из файла графического меню (*.dat). Структура дерева основана на порядке расположения вложенных меню, который определен в файле *.dat.
Вкладки	"Меню": изменение видимости дерева меню. "На уровень вверх": отображает меню, находящееся на один уровень выше текущего в дереве меню. "Вид": изменение вида отображения окна "Предварительный просмотр графических образов". Текущая опция вида отмечается галочкой. Предусмотрены следующие варианты: "Значок с текстом", "Текст" и "Просмотр списка". Добавить: изменение графического меню с помощью добавления значков для цепей или нового подменю.
Окно "Предварительный просмотр графических образов"	Отображает графические образы, соответствующие меню или подменю, выбранному в разделе "Меню". В пределах окна "Предварительный просмотр графических образов" можно перетаскивать значки для изменения расстановки (допускается множественное выделение значков). Например, можно поместить часто используемые значки в верхней части окна, а редко используемые — в нижней.

Контекстное меню просмотра графических образов

Щелкните правой кнопкой мыши в пустой области окна просмотра графических символов. Открывается контекстное меню со следующими командами:

• Вид: изменение отображения вида окна просмотра графического образа. Текущий параметр вида отмечается флажком. Предусмотрены следующие варианты: "Значок с текстом", "Текст" и "Просмотр списка".
• Добавить значок: добавление значков новых или существующих цепей в окна просмотра графических образов.
• Новое вложенное меню: создание вложенного меню в окне просмотра графических образов и в древовидной структуре.
• Вырезать: удаление выделенного значка из окна "Предварительный просмотр графических образов". После этого можно вставить значок в подходящее подменю.
• Копировать: создает копию выделенного значка и помещает ее в буфер обмена. После этого можно вставить значок в подходящее подменю.
• Вставить: добавляет скопированный или вырезанный значок в выделенное подменю.
• Удалить: удаление значка
• Свойства: вызов диалогового окна "Свойства", позволяющего редактировать свойства существующего значка графического образа, такие как имя значка, изображение или имя блока. При внесении изменений перезаписываются данные в файле *.dat.

Прим.: Можно изменить номер меню пользовательской цепи (по умолчанию 19), отредактировав эту команду в редакторе АПИ.
