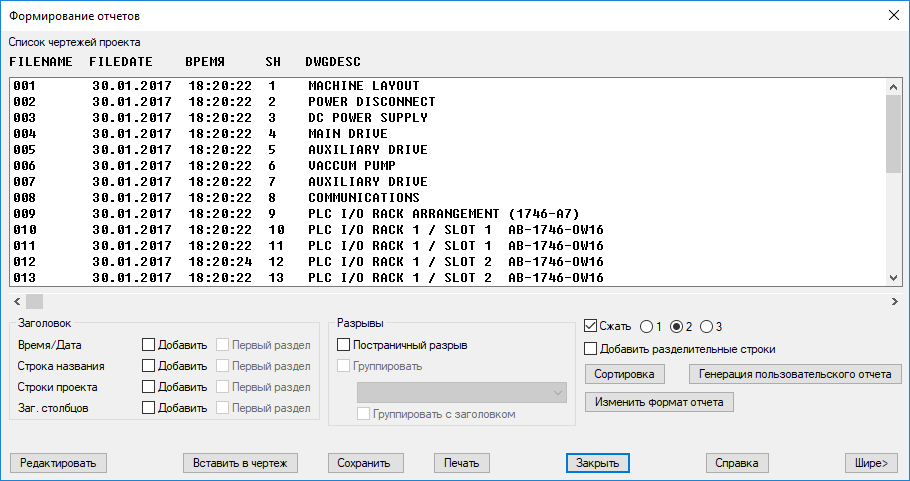

Команда "Отчет со списком чертежей" извлекает параметры каждого чертежа в проекте и отображает отчет.
Отчет содержит следующие стандартные поля:
- Имя файла
- Дата создания файла
- Время создания файла
- Значение листа
- Значение чертежа
- сечение
- подраздел;
- Проект IE
- Функциональная группа IEC
- Место IEC
- Описания чертежа 1–3
Если сопоставление основной надписи определяется с помощью атрибута WD_TB или файла WTD, сопоставленные атрибуты на основной надписи включаются как доступные поля для отчета.
Прим.: С помощью команд "Экспорт в электронную таблицу" и "Импорт из электронной таблицы" можно редактировать и обновлять параметры чертежа.
