После импорта рассчитанных значений нагрузки в чертеж и применения их к пространствам можно отобразить результаты расчета на марках и в спецификациях и обращаться к ним за справкой в процессе проектирования систем ОВК.

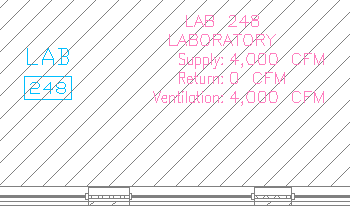

Пример марки пространства

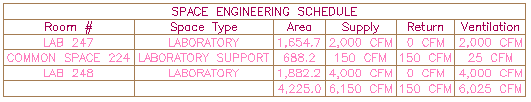

Пример простой спецификации пространства
Марки и спецификации пространств хранятся в библиотеке компонентов. Их можно перетаскивать на инструментальную палитру.
Загрузка марки пространства на инструментальную палитру
- Выберите
.
- В библиотеке компонентов выберите "Каталог инструментов работы с документацией MEP — британские единицы".
- На левой панели выберите "ОВК""Марки ОВК".
- Выберите "Текстовые марки".
- В правом верхнем углу нажмите "Далее" требуемое количество раз для перехода на страницу марок пространств.
- Наведите курсор на обозначение i-drop.
- Выполните операцию перетаскивания из библиотеки компонентов по технологии i-drop; отпустите кнопку мыши на инструментальной палитре, на которой требуется разместить инструмент работы с маркой пространства.
- Для добавления спецификации пространства повторите указанные выше шаги. Технические спецификации помещений хранятся в разделе "ОВК""Спецификации ОВК" каталога инструментов работы с документацией.
- Закройте "Библиотеку компонентов".
Сведения о размещении марок пространств на чертеже можно найти в разделе "Теги". Сведения о создании спецификаций пространств можно найти в разделе "Спецификации". Как правило, марки и спецификации пространств на технических чертежах служат вспомогательными средствами проектирования. Они не обязательно отображаются на чертежах видов и чертежах с листами, входящих в состав конструкторской документации.
