Процедура задания правил проектирования для стиля

Заданные для стиля правила проектирования определяют вариант подчистки линий схемы, проводов и участков линий сети ВК при их присоединении соответственно к условным обозначениям, устройствам или панелям, или сантехническим фитингам.

Чтобы задать правила проектирования стиля для подчистки линий

1. В Диспетчере стилей откройте нужный стиль, выполнив одно из следующих действий:
   • Убедитесь в том, что активным является рабочее пространство "Схема". Выберите вкладку "Управление" панель "Стиль и отображение" раскрывающийся список "Диспетчер стилей" Стили условных обозначений .
   • Убедитесь в том, что активным является рабочее пространство "Электрооборудование". Перейдите на вкладку "Управление"панель "Стиль и отображение"раскрывающийся список "Диспетчер стилей""Стили электроприборов".
   • Убедитесь в том, что активным является рабочее пространство "Электрооборудование". Выберите Вкладка "Управление" панель "Стиль и отображение" раскрывающийся список "Диспетчер стилей" "Стили электрических панелей" .
   • Убедитесь в том, что активным является рабочее пространство "Сантехника". Выберите Перейдите на вкладку "Управление" панель "Стиль и отображение" раскрывающийся список "Диспетчер стилей" "Стили сантехнических фитингов" .
2. В левой панели "Диспетчера стилей" выберите стиль.

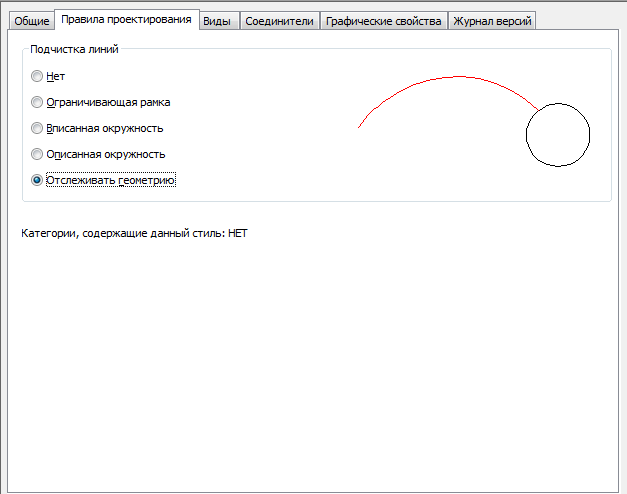

3. В правой панели окна перейдите на вкладку "Правила проектирования".


4. Выберите способ подчистки для линий схемы, проводов или линий сети ВК в зависимости от стиля.

   Если требуется завершить линию...	то выберите...
   в точке соединения	Нет.
   на скрытой рамке	"Ограничивающая рамка".
   на окружности, вписанной в скрытую рамку	"Вписанная окружность".
   на окружности, описанной около скрытой рамки	"Описанная окружность".
   на границе	"Геометрия траектории".

5. Нажмите "OK".

   Существующие компоненты, к которым применяется данный стиль, обновляются автоматически. Новый способ используется по умолчанию при создании новых компонентов.
