Чертеж с учетом направления потока

Направление потока — это направление перемещения материала или жидкости (например, воздуха или воды), движущихся внутри компонентов системы. Можно установить направление потока в одну или в другую сторону для участка воздуховода или, расположенного между двумя ответвлениями. После установки направления потока можно отображать его с помощью маркеров потока, при необходимости включая или отключая отображение маркеров. Маркеры потока представляют собой сплошные двумерные стрелки, отображаемые в средней точке сегмента.

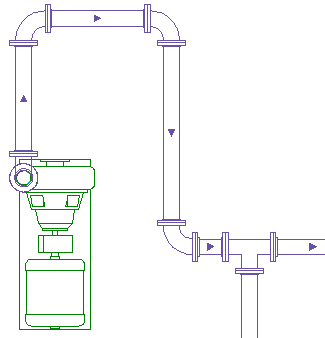

Маркеры потока, указывающие направление потока на участке

Прим.: Помимо маркеров потока, к участкам воздуховодов и трубопроводов можно добавлять метки потока (которые в программе иногда называются стрелками направления потока). Как и маркеры потока, метки потока указывают текущее направление потока в данном участке, если это направление было установлено. Масштаб их отображения изменяется в соответствии с масштабом аннотации. Отличие меток потока от маркеров потока заключается в том, что метки потока являются полностью аннотативными объектами. Это означает, что пользователь имеет возможность редактировать и удалять их. Более подробную информацию о добавлении меток потока во время рисования см. в разделах "Добавление метки или стрелки направления потока при добавлении воздуховода" или "Добавление меток или стрелок направления потоков к трубопроводу".

Чтобы на участке воздуховода или установить поток в одном или в другом направлении

1. Выберите сегмент участка.
2. Перейдите на вкладку "Воздуховод"панель "Вычисления""Задать направление потока". найти

Эту же операцию для участка можно выполнить с помощью команды "Задать направление потока" на вкладке "Труба".

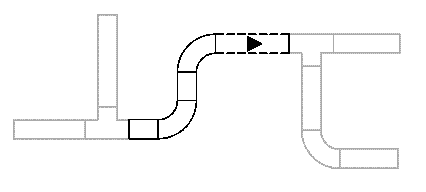

3. Текущее направление потока в данном участке указывается стрелкой, расположенной в центре выбранного сегмента. Если для данного участка направление потока не задано, то начальная точка сегмента считается точкой выше по течению, и тогда показывается направление потока, принятое по умолчанию.



4. Следует выполнить одну из следующих операций:
   • Введите y (да), чтобы изменить направление потока на противоположное.
   • Введите n (нет), чтобы принять указанное стрелками направление потока.

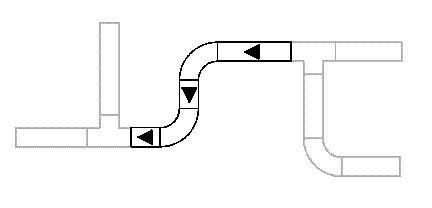

   Выбранному участку между ответвлениями будет назначено указанное направление потока. Направление потока участка прерывается на фитингах ответвлений (фитинги, имеющие три или более соединителей, такие как тройники и крестовины) и на мультивидовых элементах.

   Прим.: Если требуется изменить направление потока для отдельного сегмента, выберите этот сегмент, затем щелкните правой кнопкой мыши и выберите "ОбратныйСегмент" (или введите reversesegment).

Включение или отключение маркеров потока для всех участков, для которых задано направление потока

1. Выберите сегмент участка.
2. Перейдите на вкладку "Труба" или на вкладку "Воздуховод"панель "Вычисления""Показать расход".
Прим.: Если необходимо, чтобы маркеры потока не отображались в конструкторской документации, отключите их перед печатью или публикацией чертежа.
