Поворот фитингов кабельного лотка или короба

Ручки поворота в форме стрелки () можно использовать для поворота фитингов кабельного лотка и короба на 180 или 90 градусов в направлении, указанном ручкой.

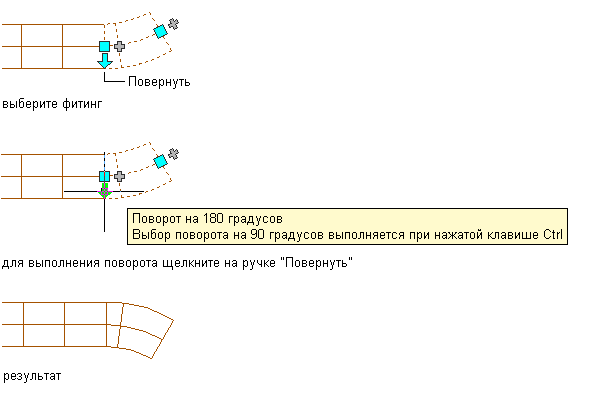

Поворот фитинга кабельного лотка на виде в плане на 180 градусов

В изометрических видах можно также использовать ручки поворота в форме ромба () для поворота фитингов короба относительно осевой линии на любой угол.

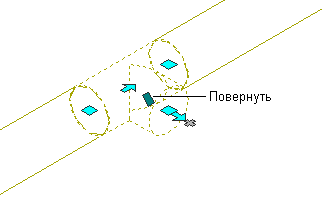

Тройник короба на изометрическом виде

В инструментарий AutoCAD MEP 2026 отображаются ручки поворота на фитингах кабельного лотка и короба, имеющих соединители на противоположных концах. Но если необходимо сохранить связность участков, программа ограничивает количество доступных вариантов поворота или скрывает ручки. Например, в представленном ниже примере можно повернуть расположенный слева несоединенный фитинг короба в нескольких направлениях, но расположенный справа фитинг повернуть невозможно из-за наличия соединенных с ним сегментов короба.

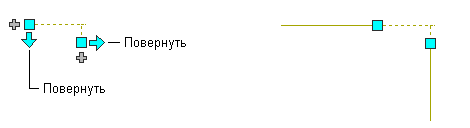

Фитинг короба с ручками поворота и фитинг без ручек

При повороте фитинга, соединенного с другими объектами, программа осуществляет корректировку соединенных объектов для сохранения их связности. Например, после обращения какого-либо фитинга программа может произвести незначительную корректировку длин соединенных сегментов. Если корректировка объектов невозможна, программа их разъединяет.

Чтобы повернуть фитинг кабельного лотка или короба

1. Выберите фитинг.
2. Поверните фитинг:

   Если требуется...	то...
   повернуть фитинг на 180 градусов (обратить фитинг),	щелкните на ручке поворота ().
   повернуть фитинг на 90 градусов,	нажав и удерживая клавишу CTRL, щелкните ручку поворота (  ).
   повернуть фитинг на заданный пользователем угол,	щелкните на ручке поворота () и выполните одно из следующих действий: введите новое абсолютное значение угла в активное поле ввода размера. переместите курсор для уменьшения или увеличения угла, нажмите TAB для активизации поля ввода размера, предназначенного для указания измененного значения угла, и введите значение. перетащите ручку в новое местоположение. на вкладке "Местоположение" в диалоговом окне "Свойства фитинга" введите значение для параметра "Угол поворота" введите значение в окне команд.
