Привязки Инструментарий AutoCAD MEP 2026

В инструментарий AutoCAD MEP 2026 есть два типа привязок.

• Объектные привязки. Это стандартные привязки AutoCAD, позволяющие осуществлять привязку точек объектов чертежа к геометрическим точкам других объектов. Например, можно осуществить привязку к конечной точке линии или к точке пересечения двух линий.
• Привязки инструментарий AutoCAD MEP 2026. Эти привязки позволяют осуществлять интеллектуальную привязку объектов к другим объектам инженерных систем и создавать допустимые соединения с существующими системами. Привязки инструментарий AutoCAD MEP 2026 доступны для схематичных систем, систем воздуховодов, трубопроводов (также используемых для проектирования сетей ВК), электрических систем и систем кабелепроводов (кабельных лотков или коробов). Привязки можно использовать для быстрого и точного рисования полностью соединенной системы. Например, если включены привязки для труб, можно нарисовать трубу и соединить ее с существующим участком. При осуществлении привязки трубы к участку программа создает допустимое соединение, поддерживающее целостность всей системы труб.

  Существует два типа привязок инструментарий AutoCAD MEP 2026: концевые соединители (которые часто называют просто соединителями) и гибкие соединители. Концевые соединители используются для соединения новых объектов с конечными точками уже существующих. Гибкие соединители используются для присоединения новых объектов к уже существующим в любой точке, расположенной вдоль осевых линий последних.

  Когда используются привязки инструментарий AutoCAD MEP 2026, программа при необходимости осуществляет вставку соответствующего фитинга, как показано ниже в примере добавления ветви трубы.

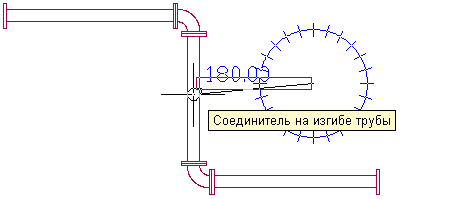

Привязка трубы к существующему участку с помощью соединителя на изгибе трубы

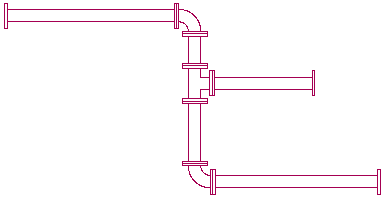

Полученная в результате ветвь со вставленным фитингом

Если привязки инструментарий AutoCAD MEP 2026 включены, они остаются включенными, пока пользователь не отключит их. Если привязки выключены во время использования команды «Добавить», соответствующая привязка инструментарий AutoCAD MEP 2026 будет включена только для этой команды. Например, если все привязки инструментарий AutoCAD MEP 2026 выключены, и пользователь запускает команду «Добавить» для добавления линии сети ВК, будут включены привязки «Кривая трубы» и «Соединитель трубы». При выходе из команды "Добавить" эти привязки будут отключены.

Совет: Используйте сочетание клавиш SHIFT + F3, чтобы включить или отключить привязки инструментарий AutoCAD MEP 2026. Можно вводить перечисленные ниже привязкиинструментарий AutoCAD MEP 2026 в командную строку, что будет удобным в случае пропуска какого-либо соединителя во время операции выбора объектов: SCON (Схематичный соединитель), DCON (Соединитель воздуховода), PCON (Соединитель трубы), ECON (Электрический соединитель), WCON (Соединитель кабелепровода), SCUR (Схематичная кривая), DCUR (Кривая воздуховода), PCUR (Кривая трубы), ECUR (Кривая электропроводки) и WCUR (Кривая кабелепровода).
