Изменение отметки участка кабельного лотка или короба

Чтобы управлять изменениями кабельного лотка или короба при изменении отметок

1. Выберите сегмент, который необходимо изменить.
2. Укажите определенную отметку или введите новое значение в следующих областях:
   • Для кабельного лотка перейдите на вкладку "Кабельный лоток" панель "Редактирование" Изменение кабельного лотка в диалоговом окне "Изменение кабельного лотка"
   • Для короба: на палитре свойств в области "Размещение"

     Также можно задать координаты местоположения короба, значения отметок и типы соединения для всех соединителей короба. Разверните элемент "Дополнительные" и щелкните ("Подробности о соединениях"), чтобы открыть электронную таблицу "Подробности о соединениях".

3. Проверьте участок кабельного лотка или короба, чтобы убедиться, нет ли необходимости добавить сегменты или изменить отметку других сегментов для повторного соединения участка.
4. Также соединить сегменты можно добавлением переходов или отводов, а также дополнительных сегментов кабельного лотка или короба.

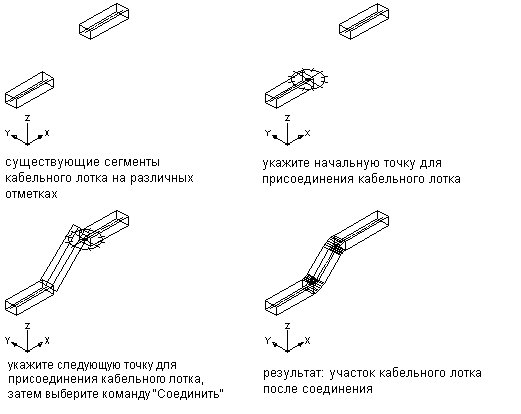

   Соединение сегментов кабельного лотка, расположенных на разных отметках
