Смещение трубопровода относительно существующих геометрических объектов

Можно нарисовать участок, смещенный на заданное расстояние от существующего геометрического объекта (например, стены), расположенного на чертеже, доступном по ссылке. К геометрическим объектам относятся линии и блоки AutoCAD, объекты зданий инструментарий AutoCAD MEP 2026 и объекты инструментарий AutoCAD MEP 2026. Их можно располагать на ссылочном чертеже. При выборе точек на геометрическом объекте можно пользоваться функцией привязки.

Чтобы построить смещенный участок

1. Добавьте трубу, как описано в разделе "Создание системы трубопроводов".
2. В палитре свойств, в разделе "Размещение" "Привязка", укажите значения смещений по горизонтали и по вертикали:

   Если требуется...	то
   задать смещение нового участка по горизонтали (в направлении оси X или Y) относительно геометрического объекта, при том, что геометрический объект и участок расположены на одной и той же отметке	установите значение смещения по горизонтали. Если требуется смещение нового участка в положительном направлении оси X или Y относительно существующего участка, введите положительное значение. Если требуется смещение в отрицательном направлении оси X или Y, введите отрицательное значение.
   задать смещение нового участка по вертикали относительно геометрического объекта, при том, что оба объекта имеют одинаковые координаты X-Y, но расположены на разных отметках	установите значение смещения по вертикали. Если требуется смещение нового участка в положительном направлении оси Z относительно существующего участка, введите положительное значение. Если требуется смещение в отрицательном направлении оси Z, введите отрицательное значение.

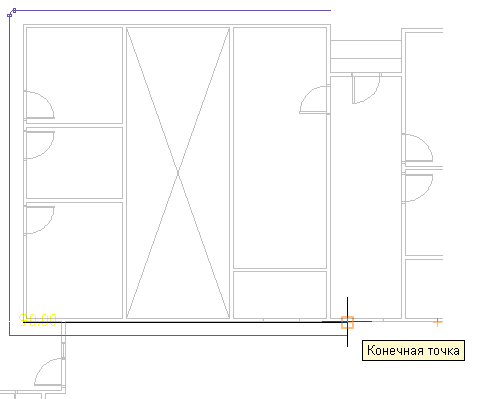

3. Выберите на чертеже точку на геометрическом объекте.

   Для выбора точек на геометрическом объекте можно воспользоваться функцией привязки, предусмотренной в инструментарий AutoCAD MEP 2026, или функцией объектной привязки.



4. Выберите другие точки на протяжении геометрического объекта.

   Для отключения смещения в любой из точек задайте для параметров "Смещение по горизонтали" и "Смещение по вертикали" значения "0" и продолжите построение участка.
