Параметр ApplyAOR в Subassembly Composer следующим образом влияет на точки и звенья элементов конструкции железной дороги при их отображении на блок-схеме.
- Перед указанием параметра ApplyAOR для элемента в блок-схеме геометрия не корректируется при применении возвышения наружного рельса.
- После указания параметра ApplyAOR для элемента в блок-схеме геометрия, которая создается в прямой или опосредованной зависимости от элемента с заданным параметром ApplyAOR, корректируется при применении возвышения наружного рельса.
В результате можно добиться требуемого поведения возвышения наружного рельса, указав параметр ApplyAOR для одного звена (или нескольких звеньев) и сделав последующие точки и звенья на блок-схеме зависимыми от этого звена или звеньев.
В Subassembly Composer выполняется процесс проверки надлежащего обновления геометрии, зависящей от объектов, для которых указан параметр ApplyAOR.
Если значения для предварительного просмотра возвышения наружного рельса заданы на вкладке «Возвышение наружного рельса» и устанавливается флажок ApplyAOR для звена, соединяющего начальную и конечную точки в Subassembly Composer, а на одну из них (начальную или конечную) ссылаются другие точки или звенья перед применением нового звена, на блок-схеме и на звене появится красный маркер ошибки. При наведении курсора на маркер ошибки на звене отобразится подробное сообщение об ошибке.
Пример проверки возвышения наружного рельса
В следующем примере представлен процесс проверки и способ исправления ошибок.
- На точки P2 и P3 ссылается точка P1.
- Звено L1 соединяет точки P1 и P3.
- Значения для предварительного просмотра возвышения наружного рельса, в том числе для LeftRail и RightRail, определены на вкладке «Возвышение наружного рельса».

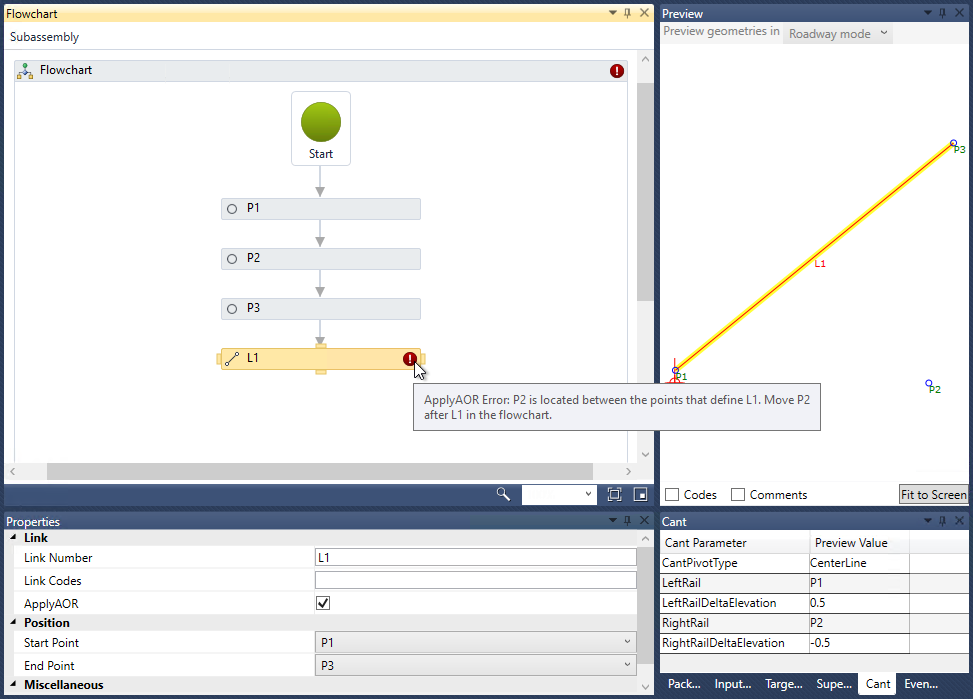

Если для L1 указан параметр ApplyAOR, на звене отображается маркер ошибки.
Так как на P2 ссылается P1, а операция P2 выполняется до операции ApplyAOR над L1, то местоположение P2 для возвышения наружного рельса будет неправильным, в результате чего появится маркер ошибки.

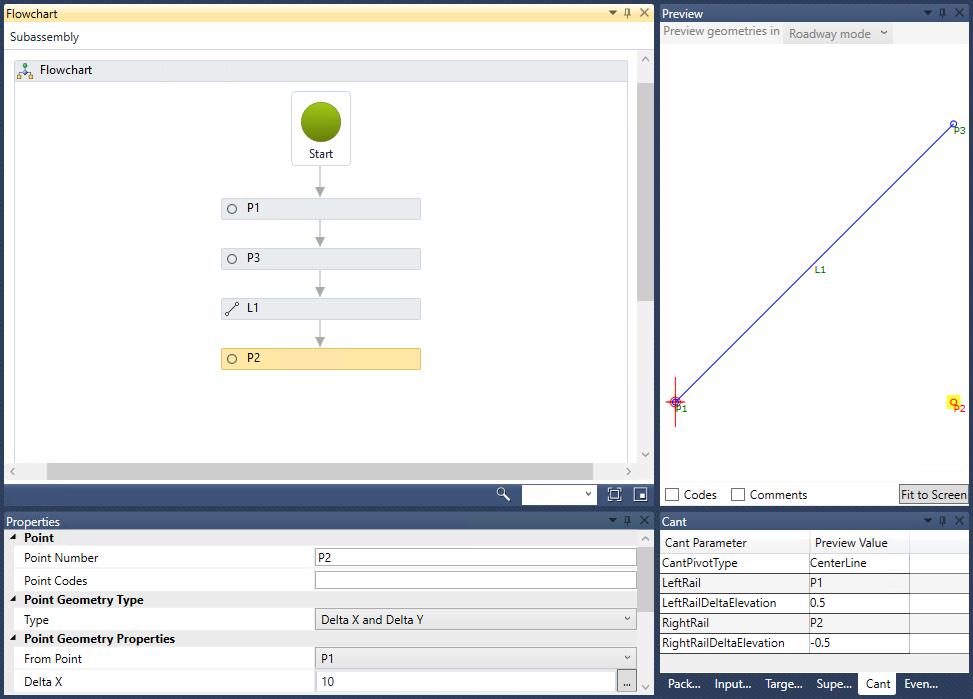

Для устранения этой проблемы переместите точку P2 так, чтобы она располагалась после L1, как показано на следующем изображении.
На следующей иллюстрации показано добавление новой точки с именем P4, созданной из точки P3. После выполнения операции L1 местоположение P4 также корректируется вместе с P3.
Обновление существующих файлов PKT элемента конструкции, использующих возвышение наружного рельса
Если в Subassembly Composer открыть ранее созданный файл PKT элемента конструкции, в котором при создании точки или звена возникла ошибка, аналогичная показанной в примере выше, появятся маркеры ошибки.
Для устранения этой проблемы измените последовательность точек и звеньев, как показано в примере выше.
