Define Variable (Определение переменной)

Define Variable (Определение переменной)

Указание значения или расчета для параметра, который используется повторно в переменной при последующих расчетах.

Свойства

Задайте следующие параметры на панели Properties (Свойства).

Variable (Переменная)
Name (Имя)	Имя переменной.
Тип переменной	Тип переменной. Integer (Целое) Double (Вещественное с двойной точностью) String (Строка) Yes/No (Да/Нет) Side (Сторона) Superelevation (Вираж) Ось вращения виража Направление откоса Возможность вращения
Default (Значение по умолчанию)	Значение, применяемое в случае, если элемент геометрии ссылается на переменную. Нажмите кнопку [...] для открытия Expression Editor (Редактора выражений), где можно ввести или рассчитать значение. В следующей таблице представлены допустимые значения для уникальных типов переменных: Тип переменной Допустимые значения Side (Сторона) None Left Right Superelevation (Вираж) None LeftInsideLane LeftInsideShoulder LeftOutsideLane LeftOutsideShoulder RightInsideLane RightInsideShoulder RightOutsideLane RightOutsideShoulder Superelevation Axis of Rotation (Ось вращения виража) Эта переменная определяет, поддерживается ли ось вращения виража. Support Unsupported Slope Direction (Направление откоса) AwayFromCrown TowardsCrown Potential Pivot (Возможность вращения) Эта переменная определяет, имеет ли элемент конструкции потенциальные точки вращения для оси вращения виража Да Нет
Miscellaneous (Разное)
Comment (Примечание)	Примечания, относящиеся к переменной. Комментарии можно просматривать на панели Preview (Предварительный просмотр).

Пример

Пример использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:

Define Variable Example.pkt

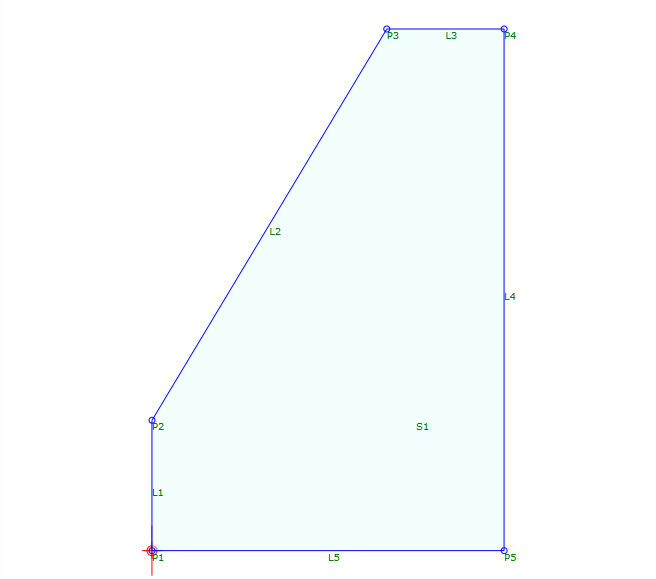

Пример простого бордюра.

• Переменной Height (Высота) присваивается значение 5.
• Переменной Width (Ширина) присваивается значение 3.
• Точка P2 строится относительно точки P1 со значением Delta Y (Дельта Y), равным значению Height (Высота), деленному на 3.
• Точка P3 строится относительно точки P2 со значением Delta X (Дельта X), равным значению Width (Ширина) и значением Delta Y (Дельта Y), равным значению Height (Высота).
• Точка P4 строится относительно точки P3 со значением Delta X (Дельта X), равным значению Width (Ширина), деленному на 2.
• Точка P5 строится относительно точки P4 со значением Delta Y (Дельта Y), равным отрицательному значению Height (Высота) плюс отрицательное значение Y точки P2.
• Форма замыкается звеном L5, и выполняется добавление формы.

Прим.: Для проверки условия в примере измените значение Preview Value (Значение предварительного просмотра) для целевой поверхности.
