Дополнительная кривая
Вставка дополнительной кривой между двумя точками.
Свойства
Cледующие параметры можно задать на панели Properties (Свойства).
| Link (Звено) | |
| Link Number (Номер звена) | Указывается номер звена. Здесь можно изменить автоматически сгенерированное значение номера звена. |
| Geometry Type (Тип геометрии) | |
| Creation Type (Тип создания) |
Тип кривой для построения:
|
| Arc Tessellation (Мозаичное представление дуги) |
Количество отрезков прямых, используемых для представления кривой. Прим.: Это значение должно находиться в диапазоне от 2 до 100.
Нажмите |
| Geometry Properties (Свойства геометрии) | |
| Start Point (Начальная точка) | Начальная точка кривой. |
| Center Point (Arc: General) (Центральная точка – Дуга: общая) | Задание центра (точки или дополнительной точки) общей дуги. |
| Arc Point (Arc: 3 Points) (Точка дуги – Дуга: 3 точки) | Задание точки прохождения (точки или дополнительной точки) для дуги по трем точкам. |
| End Point (Конечная точка) | Задание конечной точки кривой (точки или дополнительной точка). |
| Mid-Ordinate (Parabola: General) (Высота сегмента – Парабола: общая) | Расстояние между самой низкой точкой параболы и ее вершиной.
Нажмите |
| Miscellaneous (Разное) | |
| Comment (Примечание) | Комментарии к кривой. Комментарии можно просматривать на панели Preview (Предварительный просмотр). |
для открытия Редактора выражений, в котором можно ввести или рассчитать значение.
Пример
Пример использования этого элемента геометрии можно просмотреть в следующем образце файла PKT:
Auxiliary Curve Example.pkt

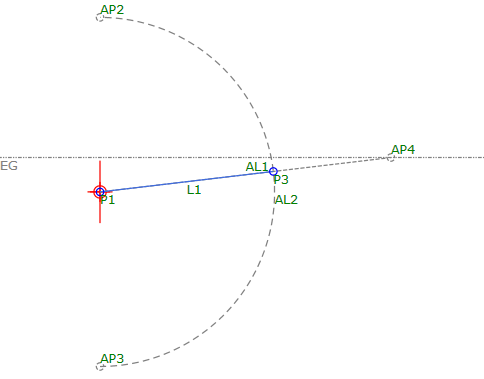

Пример файла PKT содержит одну вспомогательную кривую, одно вспомогательное звено и одно звено. На блок-схеме кривая определяется начальной точкой, конечной точкой и параметром радиуса. Для просмотра параметров выберите на блок-схеме дополнительную кривую, а затем перейдите к разделу «Свойства геометрии» на панели «Свойства».
