Вставка точки отметки характерной линии посредством выбора местоположения

Команда Вставить точку с отметкой используется для вставки точки с отметкой на характерную линию.

Задание местоположения, расстояния и интервалов для вставки нескольких точек. При вставке одной точки можно задать отметку.

Вставка точки отметки характерной линии посредством выбора местоположения

1. Выберите вкладку «Изменить» панель «Редактировать отметки»«Вставить точку с отметкой» найти.
2. Выберите характерную линию или другой объект.

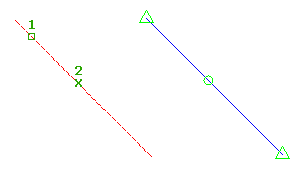

3. Нажатием левой кнопки мыши укажите позицию вдоль характерной линии, где нужно вставить точку отметки.
4. Введите значение отметки. Либо введите «Поверхность» для определения отметки относительно поверхности. Если на чертеже имеется только одна поверхность, она выбирается автоматически.
5. Выберите другую точку или укажите расстояние для вставки другой точки.

Вставка точки отметки характерной линии посредством задания расстояния

1. Выберите вкладку «Изменить»панель «Редактировать отметки»«Вставить точку с отметкой» найти.
2. Выберите характерную линию или другой объект.
3. Введите «Расстояние».
4. Укажите существующую точку на характерной линии в качестве начальной точки расстояния. Если выбрана точка, отличная от начальной или конечной точки, необходимо дополнительно выбрать направление.
5. Введите расстояние для определения местоположения точки отметки.
6. Для определения отметки точки выполните одну из указанных ниже операций.
   • Введите значение уклона.
   • Введите «Откос» и укажите значение откоса.
   • Введите «Отметка» и укажите значение отметки. Либо введите «Поверхность» для определения отметки относительно поверхности.
   • Введите «Разность» и укажите разность отметок.

Вставка множества точек отметки с шагом приращения

1. Выберите вкладку «Изменить»панель «Редактировать отметки»«Вставить точку с отметкой» найти.
2. Выберите характерную линию или другой объект.
3. Введите «Шаг».
4. Введите значение для определения длины шага. Точки размещаются вдоль характерной линии на равном расстоянии друг от друга с заданным шагом.
   Прим.: При использовании данного параметра пользователь не получает запросов на ввод отметок. Точкам автоматически назначается отметка места их расположения на характерной линии.

Активация команды ПРИВЯЗКА при добавлении точки отметки к характерной линии

Civil 3D может автоматически изменять параметры команды ПРИВЯЗКА при работе с определенными объектами, например с характерными линиями. Это может нарушить настройки пользователя и вызвать проблемы в рабочем процессе. Однако в таких ситуациях при необходимости можно вызвать команду ПРИВЯЗКА. Следующая процедура подробно описывает, как это сделать.

1. Если активна команда, например InsertElevPoint, нажмите и удерживайте клавишу SHIFT и щелкните правой кнопкой мыши, чтобы открыть контекстное меню.
2. В меню выберите нужную точку привязки.

Выбранная привязка применяется только к следующей точке. Параметры команды ПРИВЯЗКА, заданные по умолчанию, сохраняются для последующих объектных привязок.
