Познакомьтесь с набором инструментов анализа дренажной системы для Civil 3D.
Инструменты дренажа Autodesk для Civil 3D теперь интегрированы и устанавливаются вместе с Civil 3D 2026.2. Это готовый к использованию набор инструментов, предназначенный для интеграции среды проектирования дренажных систем Civil 3D с аналитическими возможностями на основе облачных служб анализа InfoDrainage без необходимости выходить из Civil 3D. Он дает больше возможностей для проектирования дренажных систем благодаря новым рабочим процессам проектирования водоемов, подземных отстойников и открытых каналов, а также улучшенным водосборам с расширенной поддержкой методов стока.
Когда инженер по дренажным системам готовится к анализу системы, анализ можно запустить непосредственно в Civil 3D. Это позволяет использовать различные методы осадков и стока и облегчает выполнение нескольких моделей выпадения осадков. По завершении анализа инженеры могут проверить результаты, включая все предупреждения или ошибки, перед их применением к компонентам дренажной системы на чертеже и экспортом подробного отчета об анализе.
Для поддержки аналитических рабочих процессов включен диспетчер осадков для создания событий выпадения осадков и управления ими. Подробнее.
Новые возможности версии 2026.2
Как упоминалось выше, инструменты дренажа для Civil 3D теперь устанавливаются вместе с Civil 3D 2026.2. В этом обновлении реализована поддержка наборов осадков со значениями интенсивности, продолжительности и частоты (IDF) и совместимость версий объектов ливневой канализации в разных версиях программного обеспечения.
Общие усовершенствования инструментов дренажа
- Для упрощения управления все объекты дренажной системы в этом выпуске (включая водоемы, подземные отстойники и каналы) теперь используют унифицированную версию. Реализация этой версии объектов позволяет нескольким проектным группам проектировать дренажную систему, не обновляя чертеж до версии программного обеспечения. Элементы объекта зависят от того, в какой версии он был создан, а не в какой версии был открыт. Объекты можно обновить по запросу, чтобы использовать элементы из более поздних версий Civil 3D. Подробнее.
- Теперь при попытке создать ссылки на данные для объектов водоема на основе главных чертежей, созданных в более ранних версиях, в Civil 3D отображаются четкие сообщения об ошибках. Это предотвращает проблемы с совместимостью и обеспечивает целостность данных при работе в разных версиях проекта.
- Добавлено предупреждение, которое отображается, если при запуске анализа дренажной системы используются несовпадающие методы стока. В рациональном и модифицированном рациональном методах вместо гиетограмм используются данные IDF осадков: эти различные типы данных осадков нельзя использовать вместе. Рациональные методы стока нельзя использовать в одном расчете с другими методами стока.
- Улучшена процедура расчета, когда трубам не назначен коэффициент шероховатости Мэннинга. В этом случае задается стандартное значение 0,012 и отображается соответствующее предупреждение. Благодаря этому улучшению отображается ненавязчивое уведомление о проверке с указанием на упущение, а также предоставляется прямой доступ для задания корректного значения.
- Добавлена возможность соединения трубы с водоемом или подземным отстойником во время компоновки или создания трубопроводной сети.
- Улучшено поведение при соединении трубы с объектом ливневой канализации. Теперь трубы присоединяются каждый раз, когда конечная точка находится в пределах границ объекта.
Обновления водосбора
- На контекстную ленту водосбора добавлена кнопка «Свойства водосбора» для быстрого доступа к свойствам объекта или стиля.
- Обновлена вкладка «Свойства» диалогового окна «Свойства водосбора». Подробнее
- На вкладке «Свойства» диалогового окна «Свойства водосбора» добавлена возможность редактирования данных сегментов потока и добавления сегментов потока того типа, который необходим для области водосбора. Предыдущий вид сегментов потока был удален из Civil 3D. Рабочие процессы в программе, такие как контекстные меню, были скорректированы соответствующим образом.
- Рациональный и модифицированный рациональный методы добавлены на вкладку «Сток» диалогового окна «Свойства водосбора». Этот метод стока рассчитывает пиковый сток на основе площади водосбора, коэффициента стока и интенсивности осадков, полученных на основе данных об интенсивности, продолжительности и частоте (IDF) осадков.
- На вкладке «Свойства» диалогового окна «Свойства водосбора» теперь можно выбрать опорную поверхность из раскрывающегося списка или с помощью кнопки выбора на чертеже. Эта функция добавлена, чтобы сохранить возможность выбора поверхности для использования с уклонами сегмента потока.
- Возвращена возможность ввода времени в различных единицах, чтобы преобразовать значение пользовательского времени концентрации в текущие единицы отображения.
- Для слива водосбора добавлена возможность ссылаться на водоем или подземный отстойник, а не просто на колодец трубопроводной сети.
Обновления канала
- Добавлена поддержка каналов в средстве просмотра модели.
- Добавлена возможность извлечения статических или динамических характерных линий из каналов. Подробнее.
- Добавлены параметры команды. Подробнее.
- Добавлены параметры базовой линии канала для касательной трассы, кривой трассы и характерной линии, а также переходной кривой трассы. Значение по умолчанию — 5,0.
- Добавлены параметры поперечного сечения канала для определения типа поперечного сечения канала по умолчанию. Значение по умолчанию — «Трапециевидное».
- Добавлены параметры функции «Характерные линии из канала» для шаблона имен и стиля линий извлеченных характерных линий.
Обновления водоема
- Обновлена вкладка «Вместимость» диалогового окна «Свойства водоема». Подробнее.
- Добавлена возможность экспорта данных кривой вместимости в файл *.csv.
- Теперь доступны приращения глубины для определения кривой вместимости для концептуального водоема.
- Улучшены таблицы вместимости водоемов, созданных на основе поверхности: теперь можно удалять пользовательские строки, содержащие недопустимые данные.
- Добавлены варианты расчета вместимости: «Объем поверхности», «Коническая аппроксимация» и «Объем призмы». Для водоемов, созданных на основе поверхности, всегда используется метод «Объем поверхности».
- Добавлена динамическая диаграмма кривой вместимости по этапам с отображением площади, глубины и объема вместимости. При наведении указателя на значение глубины в диаграмме отобразятся соответствующие данные для этого этапа.
- Обновлены параметры объектов и команд.
- Добавлены параметры объектов и команд.
- Добавлен параметр для управления стилем по умолчанию для характерных линий, связанных с водоемом.
- Добавлены параметры вместимости для надводного борта, приращения глубины и метода расчета вместимости.
- Добавлены параметры инфильтрации для типа инфильтрации, скорости инфильтрации снизу и сбоку, а также запаса прочности.
- Добавлен параметр для управления радиусом кривой по умолчанию для горизонталей водоема.
- Добавлены параметры функции «Характерные линии из водоема» для шаблона имен, динамической привязки и списка характерных линий, которые требуется создать.
- Добавлены параметры создания водоема для глубины водоема, отметки, ссылки на отметку и внутреннего уклона.
- Добавлены параметры создания водоема из объекта для глубины водоема, ссылки на отметку, внутреннего уклона, а также возможность удаления существующего объекта.
- Вкладка «Притоки» диалогового окна «Свойства водоема» теперь содержит информацию, относящуюся к соединениям с трубами, каналами и водосборами. Подробнее.
- Обновлена вкладка «Стоки» диалогового окна «Свойства водоема». Подробнее.
- Структурирована информация, относящаяся к соединениям с трубами и каналами.
- Узел «Инфильтрация в основании» переименован в «Инфильтрация снизу».
Обновления подземного отстойника
- Обновлена вкладка «Вместимость» диалогового окна «Свойства подземного отстойника». Подробнее.
- Пересмотрен алгоритм расчета площади хранилища и инкрементного хранилища. Изменение любого значения на одном этапе вместимости не влияет на предыдущий этап. При изменении столбца площади хранилища значения в других ячейках этого столбца не изменяются.
- Добавлена возможность экспортировать данные подземного отстойника по этапам в файл *.csv. Данные включают в себя глубину, площадь хранилища, объем инкрементной площади и объем.
- Добавлена динамическая диаграмма кривой вместимости по этапам с отображением площади, глубины и объема вместимости. При наведении указателя на значение глубины в диаграмме отобразятся соответствующие данные для этого этапа.

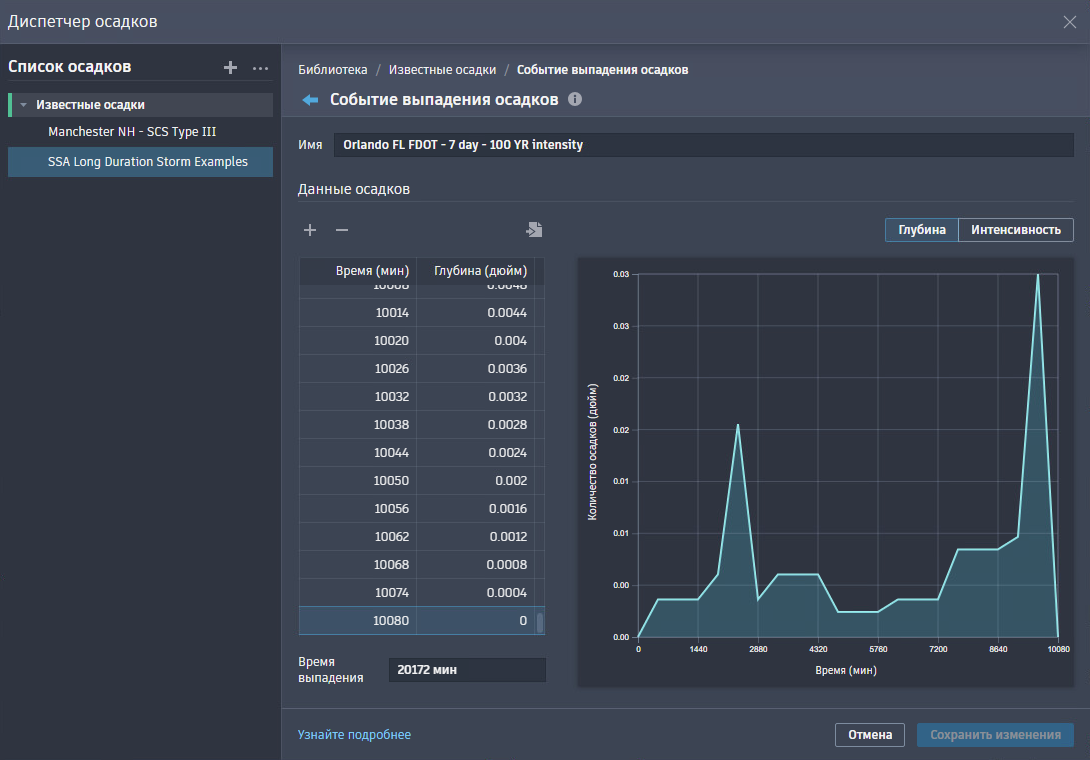

Усовершенствования диспетчера осадков
- Для управления данными осадков добавлены наборы осадков со значениями интенсивности, продолжительности и частоты (IDF).
- Импортируйте данные IDF осадков из пользовательских файлов, файлов NOAA, SSA и Hydraflow в формате *.csv.
- Добавлена возможность отображения, скрытия, масштабирования и развертывания графиков визуализации известных событий осадков и данных IDF.

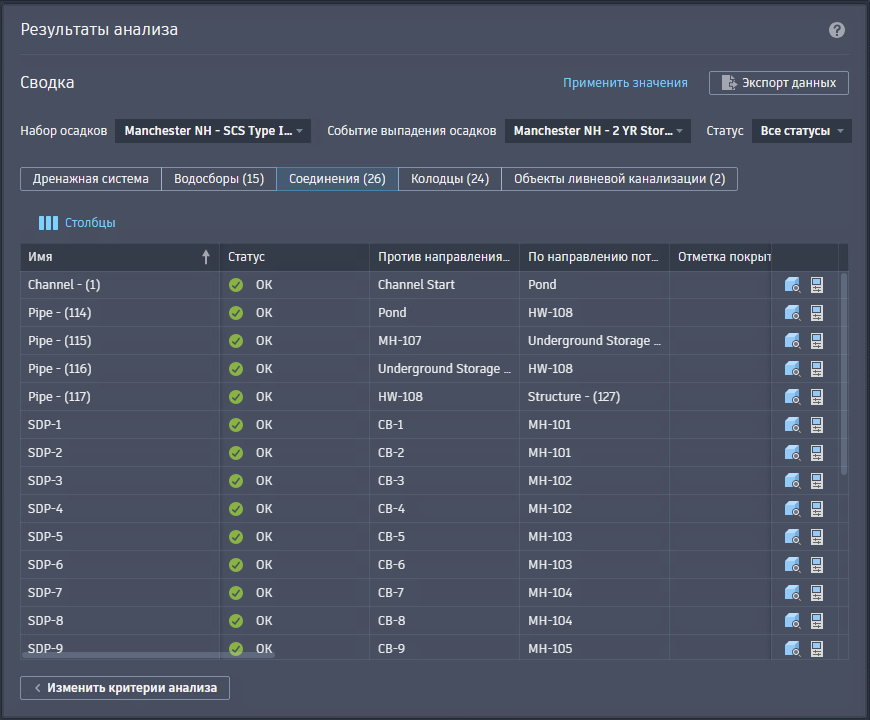

Усовершенствования анализа дренажной системы
- Критерии анализа теперь сохраняются во время работы. Для ускорения рабочих процессов удалены запросы на сохранение изменений.
- Теперь при анализе дренажной системы будет появляться запрос задания допустимого набора данных осадков перед запуском процесса.
- В аналитические отчеты добавлены входные данные и результаты, связанные с рациональными методами и данными IDF осадков.
- Изменен способ выбора осадков для анализа. Теперь на странице «Критерии анализа» используются флажки.
- Добавлено предупреждение, отображаемое в случае отсутствия притоков водосбора при запуске анализа дренажной системы.
- Улучшен экспорт результатов анализа: можно включить экспорт, если часть проанализированной дренажной системы была изменена. Это решение позволяет экспортировать результаты и критерии анализа, но входные данные останутся отключенными во избежание объединения измененных входных значений с ранее возвращенными результатами. Однако рекомендуется повторно выполнить анализ, чтобы результаты соответствовали текущему состоянию дренажной системы.
Новые возможности версии 2026.1
В этом обновлении улучшены объекты ливневой канализации, Диспетчер осадков, а также добавлены различные усовершенствования пользовательского интерфейса.
Общие улучшения объектов ливневой канализации
- Водоемы, объекты подземных отстойников и каналы можно просматривать в Autodesk Construction Cloud.
- Теперь в средство просмотра модели можно добавить водоемы и подземные отстойники.
- В навигаторе объекты ливневой канализации перемещены из узла «Трубопроводные сети» в отдельный узел первого уровня.
- При использовании команды СПИСОК теперь отображаются свойства для водоемов и подземных отстойников.
- В редактор быстрых ссылок на данные добавлены водоемы и коридоры.
- Чертежи, содержащие объекты «Водоем», «Подземный отстойник» и «Канал» из предварительной версии, будут открываться и правильно отображаться в версии 2026.1. Совместимость версий и отслеживание сохраняются.
Несмотря на то что анализ выполняется как обычно, создание или редактирование геометрии или свойств объектов дренажной системы невозможно.
- В этом случае отображается диалоговое окно с предупреждением о несовместимости с Civil 3D 2026.1.
- Чтобы обновить эти объекты до текущей версии для редактирования, выполните команду DRAINAGEDESIGNUPGRADE из командной строки.
Обновления водоема
- Водоемы теперь можно использовать на нескольких чертежах с помощью быстрых и обычных ссылок на данные.
- Вкладка «Отстойник» диалогового окна «Свойства водоема» была переработана для повышения наглядности.

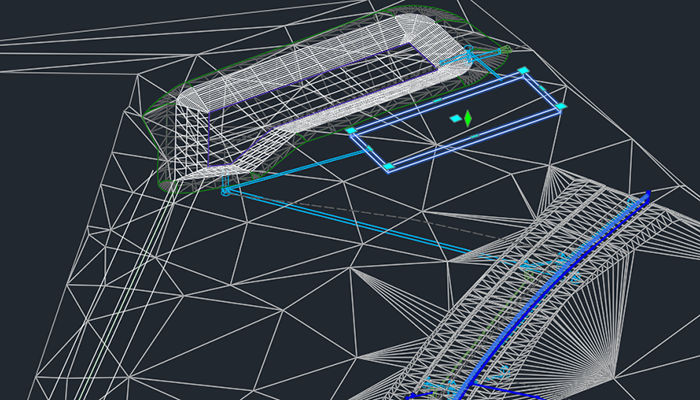

- Водоемы теперь можно создавать на основе поверхностей. Их также можно обновить с помощью команды «Переопределить на основе поверхности».
- Кроме того, теперь у водоемов есть классификации типов. На чертеже можно построить концептуальный эскиз водоема. Поверхностные водоемы создаются на основе поверхностей.
- Для редактирования профилирования водоема доступны четыре новые команды: «Быстрое редактирование водоема», «Добавить боковой уклон», «Добавить горизонталь» и «Удалить горизонталь».
- Теперь можно настраивать уклон и объем водоема путем изменения объекта в рабочей области. Сюда относится добавление и редактирование уклонов, удаление горизонталей уклона, добавление горизонталей и редактирование отметок горизонталей.
- Команда «Добавить кривые» переименована в «Скруглить водоем».
- Кривую вместимости по этапам для водоемов на основе поверхности можно настраивать с помощью режимов «Приращение глубины» или «Пользовательский».
- Улучшен расчет объема водоема.
- Раскрывающиеся списки выбора стиля теперь доступны во всех диалоговых окнах водоема.
Дополнительные сведения
Обновления канала
- Добавлена команда CreateChannel.
- Дополнительные формы поперечного сечения доступны для треугольных, прямоугольных и пользовательских сечений канала.
- Пользовательское сечение канала можно определить вручную, путем импорта точек из файла CSV или путем выбора элемента конструкции на чертеже.
- Пользовательское сечение канала можно определить путем импорта из существующего элемента конструкции на чертеже.
- Диапазон пикетов для базовой линии канала можно настраивать (исходный пикет).
- При создании канала теперь доступен выбор трассы и профиля в качестве базовой линии канала.
- Доступны параметры команд и объекта канала.
Дополнительные сведения
Обновления подземного отстойника
- Теперь можно выбрать подземный отстойник, а затем создать, скопировать и отредактировать его стиль вида в плане в контекстном меню.
- Добавлена возможность отображения доли пустого пространства (пустот) в глубине этапа для хранилища воды.
Дополнительные сведения
Усовершенствования диспетчера осадков
- Улучшен пользовательский интерфейс для простого создания, организации и изменения различных данных осадков, а также обмена ими.
- Добавлен параметр «Осадки на основе распределения» для создания данных осадков с учетом их глубины, примененной к распределению осадков.
- Добавлена возможность создания событий выпадения осадков на основе распределения с учетом распределения осадков в виде ПКП и допустимой глубины осадков (от 0 до 10080 мм).
- Добавлена возможность импорта и экспорта отдельных данных или наборов данных осадков в виде файла *.RAIN для совместного использования на других чертежах.
Дополнительные сведения: Диспетчер осадков
Усовершенствования анализа дренажной системы
- На вкладку «Дренажная система» в результатах анализа добавлены сведения об отдельных и общих водовыпусках системы.
- Усовершенствованы параметры экспорта: теперь можно выбрать текущие столбцы результатов или все столбцы результатов либо полностью исключить результаты.
- Экспорт данных анализа теперь включает данные осадков и входные данные.
- В экспортируемый файл Excel анализа теперь включены дополнительные вкладки с входными данными. К ним относятся сток городского гидрографа Санта-Барбары (SBUH), колодец, сток ПКП, SWMM, критерии анализа, объекты ливневой канализации (водоемы и подземные отстойники), соединения (трубы и каналы), водовыпуск ливневой канализации и сток по времени и площади.
- Добавлена поддержка передачи обходных потоков из колодца водоприемника в целевой колодец водоприемника по направлению потока.
Дополнительные сведения: Анализ дренажных систем
