Справка по диалоговому окну "Угловой стык"

Определение угловых стыков, добавляемых к граням листового металла.

Доступ

Лента: вкладка «Листовой металл» панель «Изменить» «Угловой стык»

Форма

Контролирует форму, метод измерения зазора, тип перекрытия и параметры зазора для углового стыка.

Форма

Выбор кромок и определение того, разрезать ли углы.

Угловой стык

Задание новой угловой геометрии между существующими компланарными или пересекающимися гранями листового металла.

Разрыв по стыку

Задание разрываемого угла. Используется для предварительного размыкания прямого угла с целью создания углового стыка листового металла (обычно на преобразованной модели детали).

Ребра

Выбор ребра модели на каждой грани.

Соединение/стык

Область помечается как Соединение, если выбранные ребра находятся на компланарной грани, и как Стык, если выбранные ребра находятся на неплоских гранях. Средства управления включают:

• используемый метод измерения зазора;
• тип перекрытия зазора стыка;
• длину зазора;
• процент перекрытия (при необходимости).

Макс. расстояние зазора

Этот параметр используется для создания зазора углового стыка, размер которого измеряется способом, аналогичным использованию реального измерительного прибора.

Расстояние "грань/кромка"

Создание зазора углового стыка, размер которого измеряется от грани, следующей за первой выбранной кромкой, до второй выбранной кромки. Такие угловые стыки аналогичны стыкам, созданным в более ранних версиях Inventor (до версии R2008).

Параметр "С нахлестом"

45 градусов

(компланарные грани/макс. расстояние зазора) Применение типа стыка "Симметричный зазор" к выбранному угловому стыку.

Симметричный зазор

(компланарные грани/расстояние "грань/кромка") Применение типа стыка "Симметричный зазор" к выбранному угловому стыку.

Симметричный зазор

(неплоские грани/макс. расстояние зазора) Применение типа стыка "Симметричный зазор" к выбранному угловому стыку.

Без нахлеста

(неплоские грани/расстояние "грань/кромка") Применение типа стыка "Без нахлеста" к выбранному угловому стыку.

С нахлестом

(компланарные варианты/макс. расстояние зазора) Применение типа стыка "С нахлестом" к выбранному угловому стыку.

С нахлестом

(компланарные грани/расстояние "грань/кромка") Применение типа стыка "С нахлестом" к выбранному угловому стыку.

С нахлестом

(неплоские грани/макс. расстояние зазора) Применение типа стыка "С нахлестом" к выбранному угловому стыку.

С нахлестом

(неплоские грани/расстояние "грань/кромка) Применение типа стыка "С нахлестом" к выбранному угловому стыку.

Обратный нахлест

(компланарные грани/макс. расстояние зазора) Применение типа стыка "Обратный нахлест" к выбранному угловому стыку.

Обратный нахлест

(компланарные грани/расстояние "грань/кромка") Применение типа стыка "Обратный нахлест" к выбранному угловому стыку.

Обратный нахлест

(неплоские грани/макс. расстояние зазора) Применение типа стыка "Обратный нахлест" к выбранному угловому стыку.

Обратный нахлест

(неплоские грани/расстояние "грань/кромка") Применение типа стыка "Обратный нахлест" к выбранному угловому стыку.

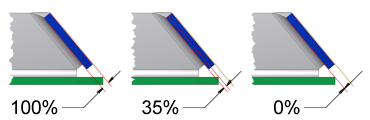

Процент нахлеста

Задание нахлеста, величина которого является процентом от толщины фланца и обозначается десятичной дробью (от 0 до 1). Этот параметр имеет силу, когда задан один из следующих типов перекрытия: Перекрытие или Обратное перекрытие.

Зазор

• «Зазор» — задание расстояния между ребрами (или между гранью и ребром) углового стыка. Введите значение, если оно отличается от значения по умолчанию для параметра.

• «Толщина» — значение, заданное в активном стиле листового металла. Если значение было изменено, можно восстановить значение и установить параметр, заданный в стиле листового металла. Также в раскрывающемся списке доступны следующие параметры:

  • Измерить: измерение расстояния до элемента, используемого для этого значения.
  • Показать размеры: определение размера, используемого для этого значения.
  • Список параметров: список параметров, которыми можно заменить это значение. «Значение элемента»: значение, до которого можно восстановить текущее значение, если оно было изменено.

(Дополнительно)

Удлинение угла

Задание способа удлинения угла.

С выравниванием

Проецирование первой грани таким образом, что она выравнивается со второй гранью.

Перпендикулярно

Проецирование первой грани перпендикулярно второй грани.

вкладка "Сгиб"

Для получения информации по вкладке "Сгиб" см. раздел "Справочник по параметрам сгибов деталей из листового металла".

Вкладка "Угол"

Для получения информации по вкладке "Угол" см. раздел "Справочник по параметрам углов деталей из листового металла".
