Создание сопряжений граней

Новые возможности версий 2022, 2023

Добавление элемента сопряжения между двумя несмежными гранями одного твердого тела. Если имеются смежные элементы, они завершаются и заполняются для создания сопряжения.

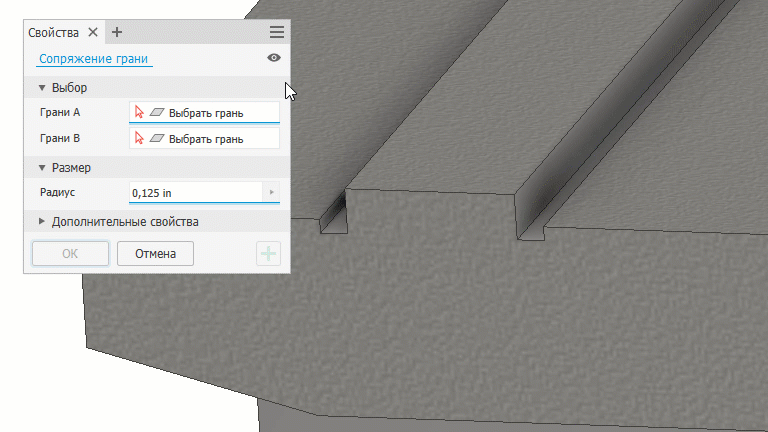

1. Щелкните вкладку «3D-модель» панель «Изменить» «Сопряжение» «Сопряжение грани».

2. В рабочей области выберите первую грань или набор граней.

   Примечание. Чтобы выбрать несколько граней для набора, снимите флажок «Оптимизировать для выбора одного значения». Чтобы завершить выбор нескольких граней, щелкните следующий набор граней или правой кнопкой мыши щелкните в пространстве рабочей области и выберите «Продолжить».

3. Выберите вторую грань или набор граней.

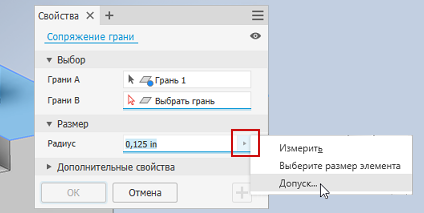

4. Введите значение радиуса. Чтобы применить допуски к радиусу сопряжения, щелкните стрелку в поле значения и выберите «Допуск...», а затем в диалоговом окне задайте требуемые тип и значение допуска.



5. Дополнительные свойства. При необходимости выберите следующие параметры.

   • Сохранение всех элементов. Если выбран этот параметр, то выбираются все элементы, которые пересекаются с сопряжением. Эти элементы принимаются в расчет во время операции сопряжения. Если параметр не выбран, то во время расчета отображаются только ребра, участвующие в операции сопряжения.
   • Добавить смежные грани. Установите этот флажок для автоматического продолжения сопряжения между касательными смежными гранями. Чтобы создать сопряжение только между выбранными гранями, снимите флажок. С помощью этой функции нельзя добавить грани в набор или удалить из него.
   • Оптимизировать для выбора одного значения. После выбора первой грани активируется второй инструмент выбора граней, что сводит к минимуму шаги для выбора отдельных граней.
   • Вспомогат. точка. В редких случаях возможны несколько вариантов сопряжения граней. Определение вспомогательной точки обеспечивает более точное построение сопряжения грани. Установите флажок для выбора вспомогательной точки, а затем укажите место на выбранной грани, ближайшее к сопряжению, которое требуется построить. Если выбранная точка расположена достаточно близко, результирующие сопряжения создаются в нужном положении.

6. Нажмите кнопку ОК, чтобы завершить операцию и закрыть панель свойств. Нажмите кнопку Применить, чтобы продолжить применение сопряжений и скруглений.
