Поворот модели относительно центра экрана или вокруг осей в пространстве модели. Можно использовать инструменты "Свободная орбита" и "Зависимая орбита", когда активны другие команды.

Свободная орбита

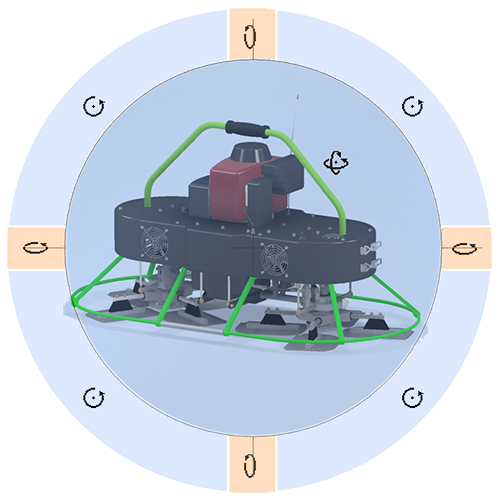

На панели навигации выберите Свободная орбита , чтобы активировать интерфейс навигации по виду. Цвета и зоны на изображении используются для иллюстрации границ зон и не являются частью пользовательского интерфейса. По умолчанию для перехода по орбите используется клавиша F4.

Наведите курсор на зону и посмотрите, как изменился курсор для перехода в режим перетаскивания, а затем щелкните мышью и выполните перетаскивание, чтобы выполнить переход по орбите.

• Внутри орбиты окружности используется пространственное 3D-вращение. Точкой вращения является центр окружности.
• Щелкните и перетащите курсор влево или вправо, чтобы повернуть вид относительно вертикальной оси экрана.
• Щелкните и перетащите курсор вверх или вниз, чтобы повернуть вид относительно горизонтальной оси экрана.
• Щелкните и перетащите курсор вдоль окружности, чтобы повернуть вид относительно нормальной оси экрана.
• Щелкните левой кнопкой мыши в любом месте при появлении курсора перехода по орбите для определения нового центра вращения.

Функции навигации при использовании трехкнопочной мыши

Используйте сочетание SHIFT + средняя кнопка мыши (по умолчанию) или назначенное пользователем сочетание клавиш для доступа к команде Свободная орбита . При вызове команды «Свободная орбита» посредством этого метода происходит следующее.

• Модель целиком на виде: в качестве точки вращения используется центр геометрии модели.
• Модель частично на виде: выполняется привязка точки вращения к ближайшему ребру/грани/вершине ближайшего компонента.
• Модель за пределами вида: в качестве точки вращения используется расположение курсора.

Зависимая орбита

Вращение происходит относительно центральной точки пространства модели. Центральную точку можно задать с помощью команды штурвала ЦЕНТР или другими способами, описанными в других разделах справки.

• На панели навигации нажмите «Зависимая орбита».
• Переместите курсор влево или вправо, чтобы повернуть вид относительно осей пространства модели, которые проходят через ВЕРХНЮЮ и НИЖНЮЮ грани инструмента ViewCube (Видовой куб). Данный вид подобен размещению модели на поворотном столе. Это эквивалентно перемещению позиции наблюдателя по орбите относительно объекта вдоль линий с постоянной широтой.
• При перемещении мыши к себе и от себя происходит вращение вида относительно горизонтальной оси экрана, как при наклоне поворотного стола. Этот вид эквивалентен перемещению позиции наблюдателя вдоль линий меридианов.

Пошаговый поворот

Точное управление камерой посредством доступа к среде 3D-модели во время редактирования вида чертежа.

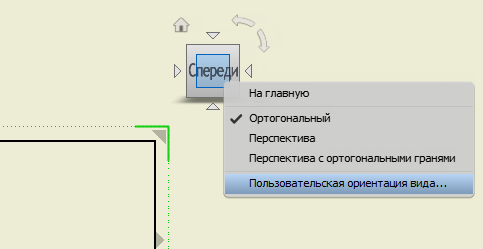

1. На чертеже дважды щелкните вид для доступа к инструменту ViewCube (Видовой куб) в текущем виде. Щелкните правой кнопкой мыши ViewCube и выберите «Пользовательская ориентация вида».

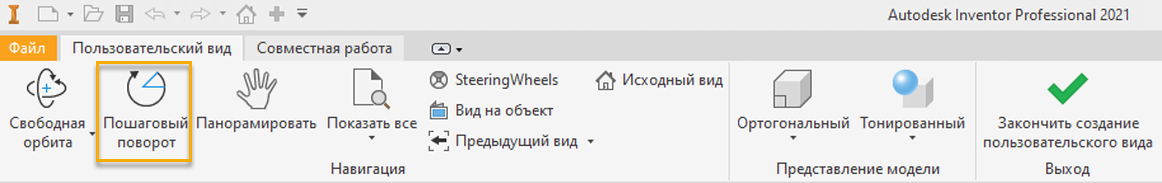

2. Откроется окно «Произвольный вид». На вкладке «Произвольный вид» нажмите «Пошаговый поворот».



3. С помощью параметров в диалоговом окне «Пошаговое вращение вида» задайте ориентацию модели.
